Изготавливаем в Кобрине водяные, масляные и воздушные радиаторы для автомобильной, сельскохозяйственной, строительной и другой специальной техники. Цех восстановления деталей производит теплообменники по готовому образцу, чертежам или техническому заданию заказчика, а при необходимости разрабатывает индивидуальное решение под конкретную технику и условия эксплуатации. Работаем с алюминием и латунью, используем несколько технологий изготовления и производим радиаторы с рабочим давлением до 40 бар.

Изготовление радиаторов

Собственное производство ЦВД выросло из практики ремонта радиаторов. При восстановлении теплообменников мы постоянно сталкиваемся с последствиями недостаточной прочности сердцевин, вибрационных нагрузок, механических повреждений и неподходящих для конкретной техники конструктивных решений. Поэтому при изготовлении нового радиатора учитываем не только его размеры и расположение патрубков, но и назначение теплообменника, рабочее давление и условия, в которых он будет эксплуатироваться. Для высоконагруженных масляных и гидравлических систем одним из основных решений используем технологию Plate&Bar.

Изготовление радиаторов по образцу, чертежу или техническому заданию

Новый теплообменник не обязательно должен быть серийной деталью из каталога. Мы можем изготовить радиатор по имеющемуся образцу, предоставленным чертежам или исходным техническим данным. Это особенно актуально для спецтехники, сельскохозяйственных машин и оборудования, когда оригинальная деталь снята с производства, долго поставляется или её характеристики не соответствуют фактическим условиям эксплуатации.

При работе с заказом сначала определяем исходные требования к будущему изделию. Учитываем размеры и конфигурацию радиатора, назначение системы охлаждения, расположение соединений, рабочую среду и необходимое давление. После этого выбираем материал и конструкцию, согласовываем решение с заказчиком и переходим к изготовлению.

В зависимости от задачи производим:

  • водяные радиаторы для систем охлаждения двигателей и оборудования;

  • масляные радиаторы и маслоохладители для гидравлических и других систем, работающих с маслом;

  • воздушные теплообменники и интеркулеры;

  • нестандартные теплообменники по образцу, чертежу или техническому заданию.

Для производства используем алюминий и латунь. Конкретный материал и конструкцию выбираем не по одному универсальному правилу, а под условия эксплуатации будущего изделия.

После изготовления радиатор проходит контроль герметичности и проверку под давлением. Это позволяет проверить готовое изделие до его установки на технику.

Часть востребованных моделей поддерживаем в наличии. В их числе радиаторы для техники John Deere, Manitou, Fendt, Claas, JCB, KUHN, HOLMER, МАЗ, КАМАЗ, ГАЗ, МТЗ, АМКОДОР, ГОМСЕЛЬМАШ и других производителей.

Технологии изготовления радиаторов

При изготовлении теплообменников используем разные конструктивные решения. Выбор зависит от назначения радиатора, рабочей среды, требуемого давления, тепловой нагрузки, условий эксплуатации техники и требований к прочности. Основными вариантами являются Plate&Bar, теплообменники из оребрённого профиля и алюминиевые теплообменники, изготовленные по технологии NOCOLOK.

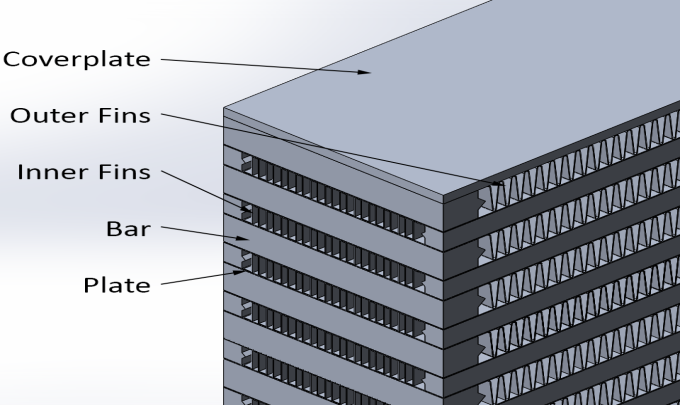

Plate&Bar — одна из основных технологий, которые мы применяем для нагруженных теплообменников. Сердцевина собирается из пластин, каналов и теплоотводящих ламелей, а расположенные внутри каналов турбулизаторы увеличивают площадь контакта рабочей среды с поверхностью и повышают эффективность отвода тепла. Жёсткая конструкция хорошо переносит вибрационные и механические нагрузки, характерные для сельскохозяйственной, строительной и другой спецтехники. Изготавливаемые нами теплообменники Plate&Bar могут работать при давлении до 30 бар, поэтому эта конструкция подходит в том числе для масляных и гидравлических систем.

технология Plate&Bar

Теплообменники из оребрённого профиля имеют другую конструкцию: основу составляют алюминиевые плоские или круглые трубы с наружным оребрением, которые затем объединяются в сердцевину. Такое решение позволяет компоновать теплообменники разных размеров и мощности и применяется в системах охлаждения автомобильной, тракторной и другой техники. По сравнению с Plate&Bar конструкция и способ передачи тепла здесь отличаются, поэтому выбор между ними зависит от рабочей среды, давления и требуемой теплоотдачи.

Технология оребрения

NOCOLOK применяется при изготовлении алюминиевых теплообменников методом пайки в контролируемой атмосфере. Элементы сердцевины соединяются в единую конструкцию при нагреве с использованием специального флюса. Такая технология широко применяется при производстве автомобильных радиаторов, интеркулеров, конденсаторов и других алюминиевых теплообменников. Она позволяет получать лёгкие и компактные конструкции с развитой поверхностью теплообмена.

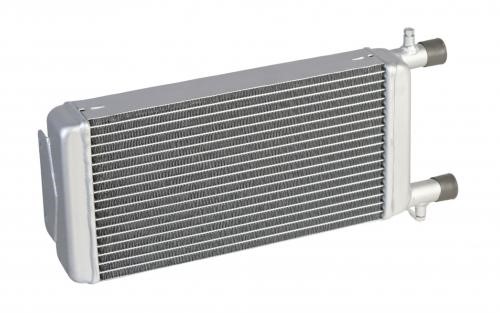

Технология NOCOLOK

Для нас принципиально не использовать одну технологию для всех заказов. Plate&Bar выбираем прежде всего для систем с повышенными требованиями к механической прочности и рабочему давлению, а оребрённый профиль и NOCOLOK позволяют решать задачи, где важны другие параметры конструкции, размеры и режим теплообмена.

В зависимости от исполнения мы изготавливаем радиаторы с рабочим давлением до 40 бар. Поэтому при производстве нового теплообменника учитываем не только размеры штатной детали, но и тип рабочей среды, давление в системе, тепловую нагрузку, вибрации и реальные условия эксплуатации техники. Если исходная конструкция не оптимальна для этих условий, можем предложить другое техническое решение вместо простого копирования старого радиатора.

Клиенты, которые нам доверяют

Работаем с частными владельцами техники, сельскохозяйственными, транспортными, промышленными и сервисными предприятиями по всей Беларуси.

ООО «Полымя Агро» Группа компаний Stotz «Пинатранс» ОАО «Берёза стройматериалы»
ТТЧУП «Белкаспиан» ОАО «Белмагистральавтотранс» УП «Бугдельтатранс» ОАО «ТБЗ Ляховичский»

Изготовление радиаторов на заказ с доставкой по Беларуси

Производство находится в Кобрине, при этом принимаем заказы из разных регионов Беларуси. Готовые радиаторы можем передать заказчику или организовать доставку по согласованию. Для начала работы можно предоставить существующий теплообменник, чертёж или технические данные будущего изделия.

Ориентировочный срок изготовления радиатора начинается от 8 часов и зависит от его конструкции и объёма работ. Стоимость — от 500 BYN. На новые радиаторы Цех восстановления деталей предоставляет гарантию 18 месяцев.

Если штатный теплообменник невозможно приобрести, его характеристики не подходят для условий эксплуатации либо требуется нестандартное решение, свяжитесь с нами. Изучим исходные данные, определим подходящий вариант конструкции и до начала изготовления согласуем техническое решение, стоимость и срок выполнения заказа.

Частые вопросы об изготовлении радиаторов

Что лучше предоставить для изготовления радиатора — старый образец или чертёж?

Если сохранился старый радиатор, по нему можно снять основные размеры, определить расположение патрубков, креплений и другие конструктивные параметры. При наличии полноценного чертежа изготовление возможно и по нему. Также можем работать по техническому заданию, если в нём указаны необходимые характеристики будущего теплообменника.

Можно ли изготовить радиатор для техники, которая снята с производства?

Да. Если оригинальный радиатор больше не выпускается или его сложно приобрести, новый теплообменник можно изготовить по сохранившемуся образцу, чертежу либо техническим данным. Возможность производства определяем после изучения исходной конструкции и требований к работе системы охлаждения.

Обязательно ли новый радиатор должен полностью повторять оригинальный?

Не всегда. Габариты, точки крепления и расположение соединений обычно задаются конструкцией техники, но внутреннее исполнение теплообменника можно подбирать с учётом рабочего давления, среды, тепловой нагрузки и условий эксплуатации. Если есть смысл изменить конструкцию, техническое решение согласовываем до начала изготовления.

Как выбрать между алюминиевым и латунным радиатором?

Материал выбираем исходя из назначения радиатора, конструкции, рабочей среды, давления и условий эксплуатации техники. Универсального варианта, который был бы лучше для любой задачи, нет. Поэтому сначала оцениваем требования к будущему теплообменнику, а затем подбираем материал и технологию изготовления.

Что делать, если точные характеристики старого радиатора неизвестны?

Передайте нам максимум доступной информации: модель техники, фотографии, размеры радиатора, назначение теплообменника, тип рабочей среды и известные параметры системы. После изучения данных определим, какой информации ещё не хватает и можно ли подготовить конструкцию без заводского чертежа.

Примеры изготовленных радиаторов

Изготовление радиаторов для DAF

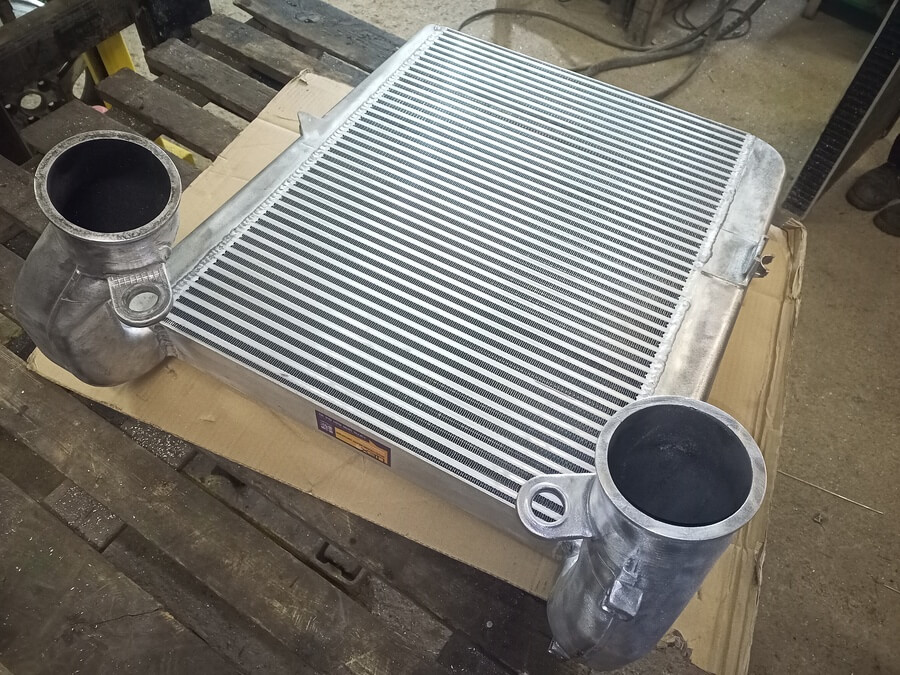

Интеркулер DAF 95

Изготовление радиаторов для MERLO

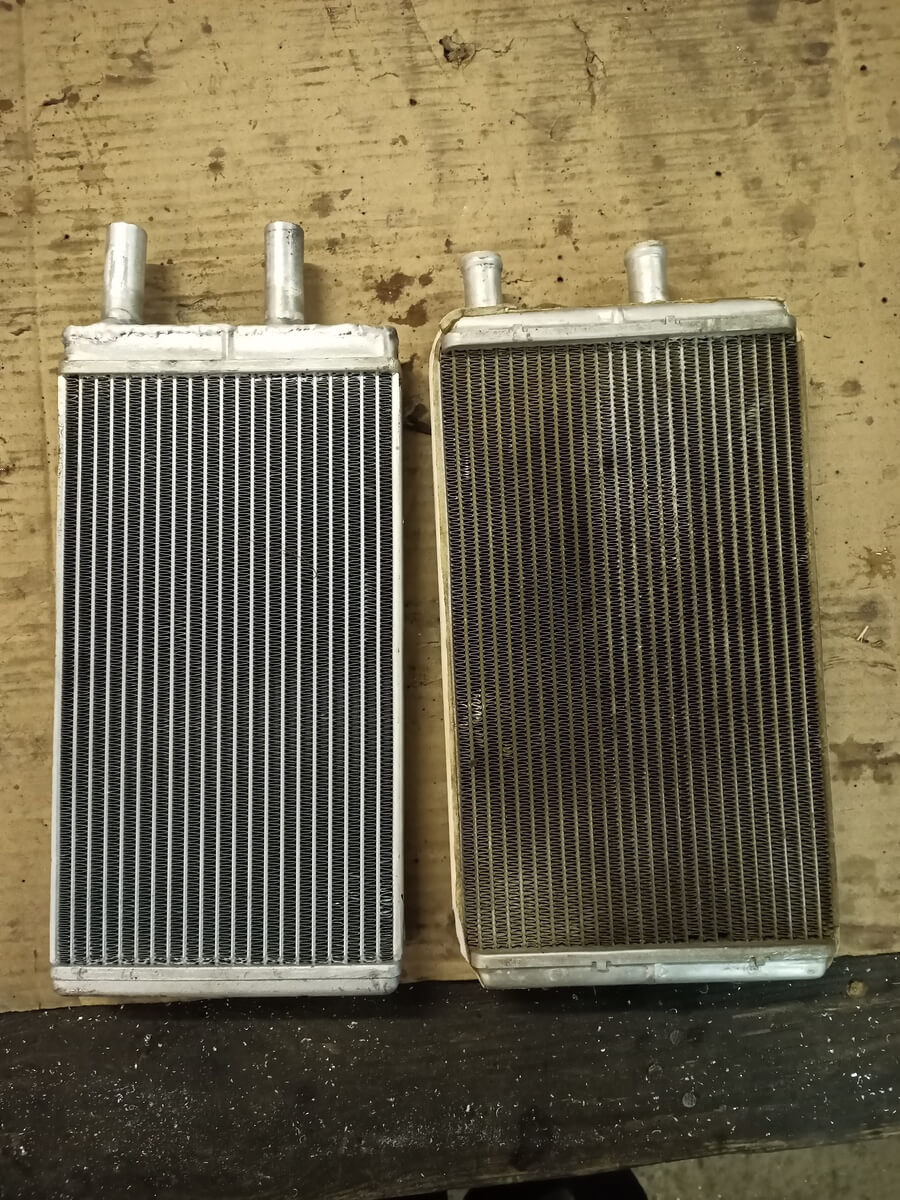

Радиатор отопителя телескопического погрузчика MERLO

Изготовление радиаторов для Беларус

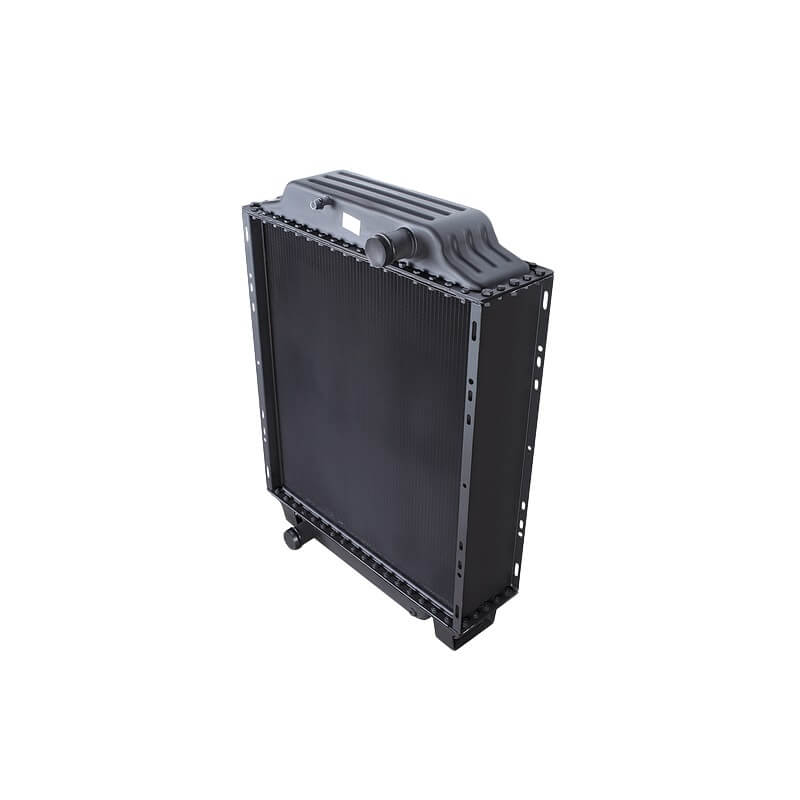

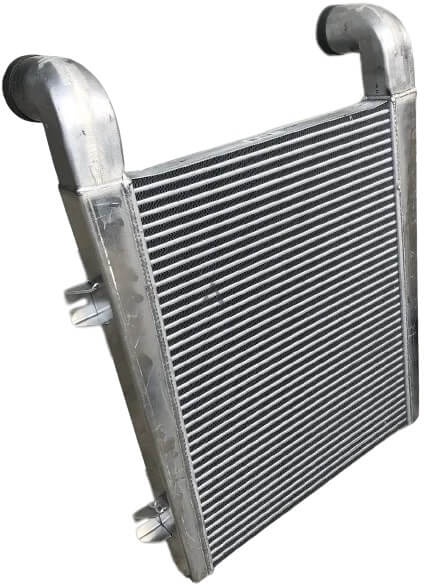

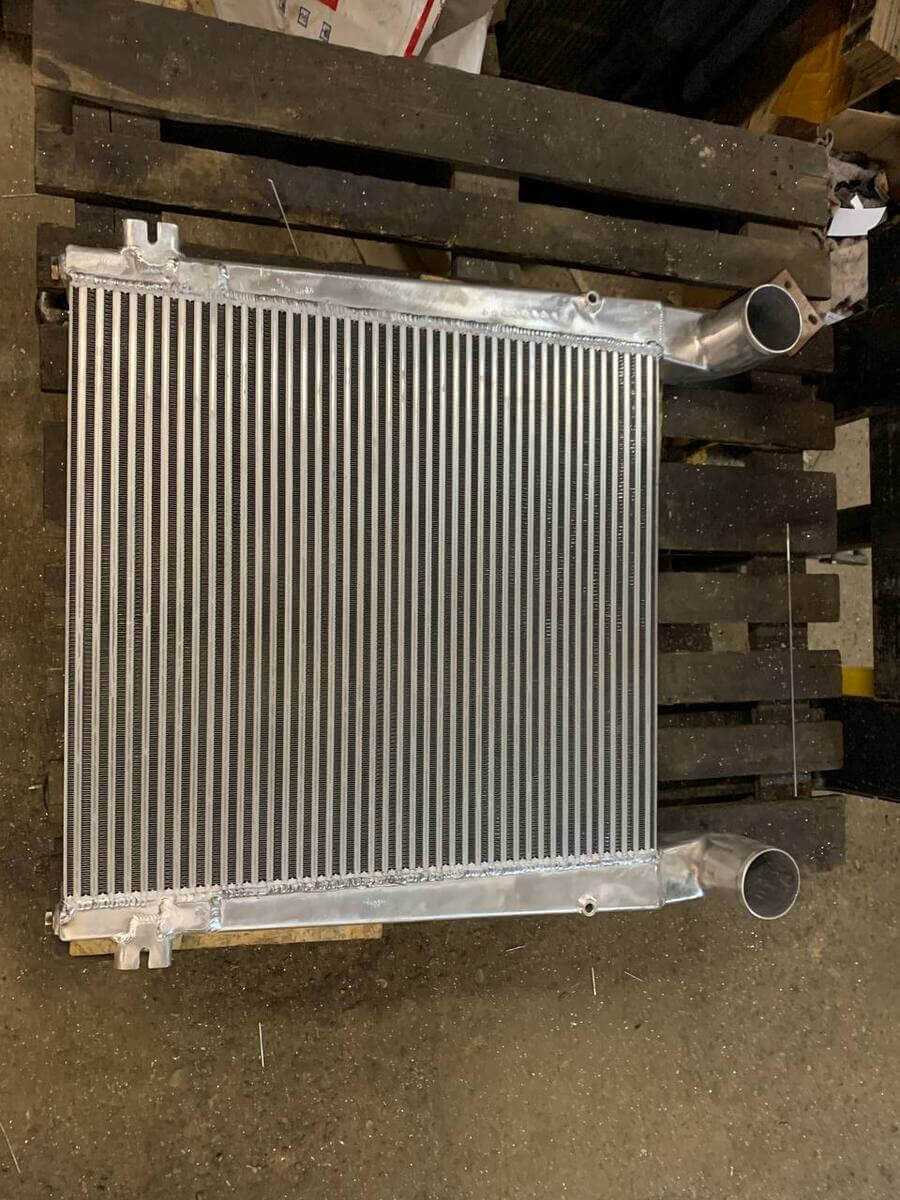

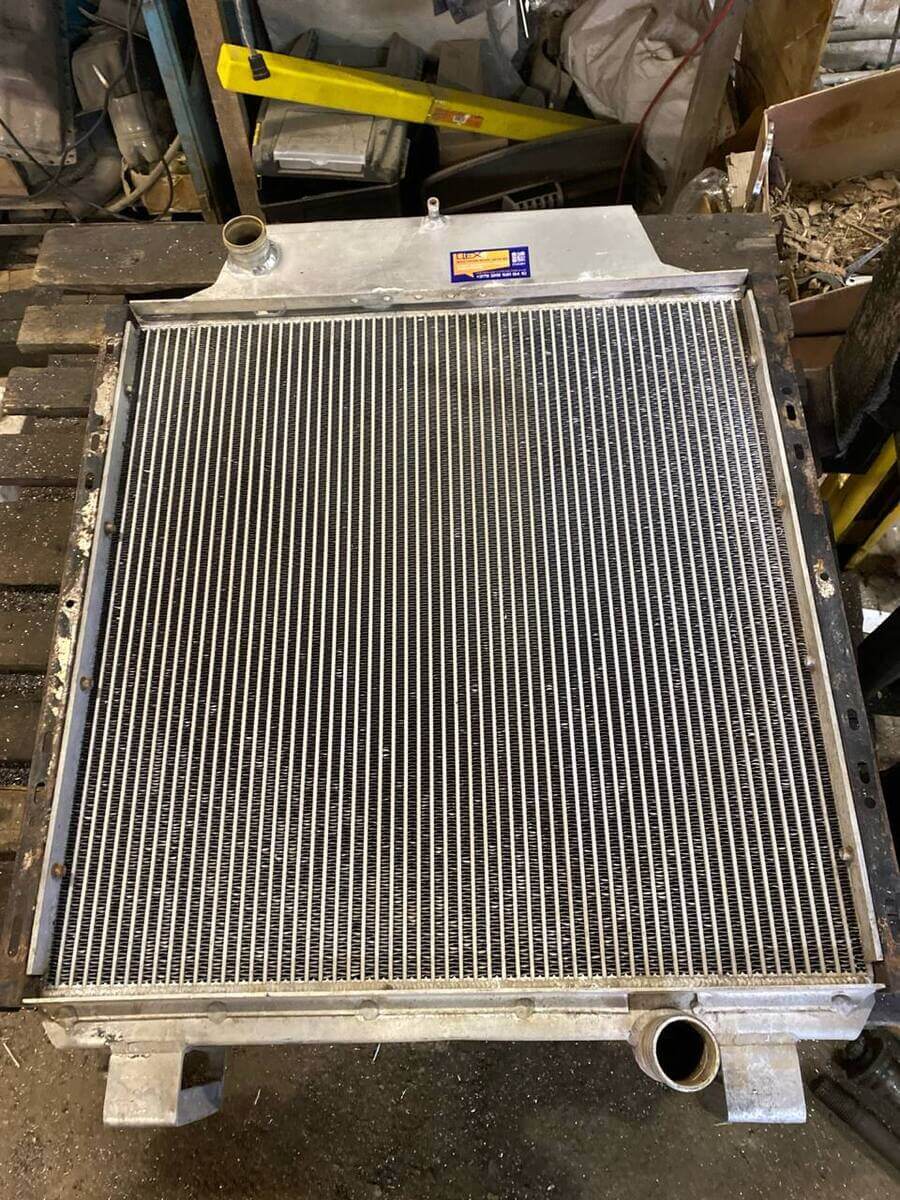

Интеркулер Беларус 3022Интеркулер Беларус 3522Радиатор охлаждения Беларус 3522Радиатор охлаждения Беларус 3022

Изготовление радиаторов для CLAAS JAGUAR

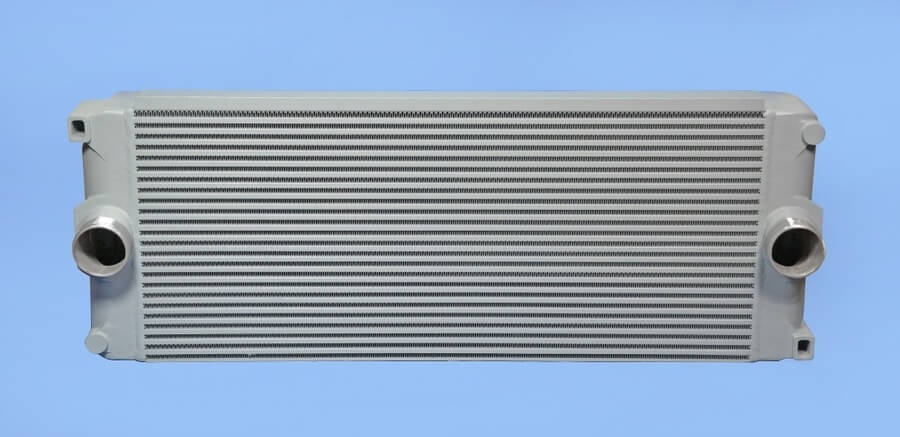

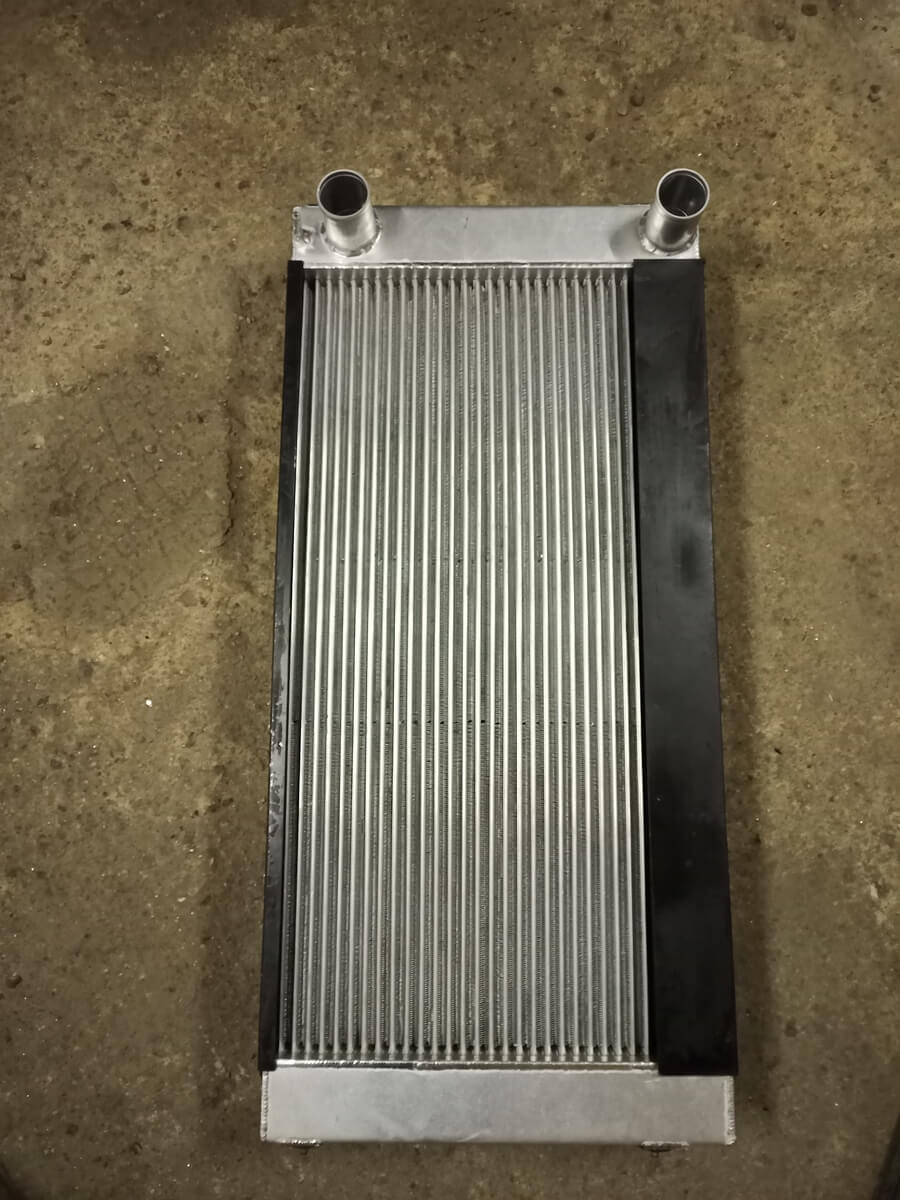

Интеркулер CLAAS JAGUARРадиатор охлаждения CLAAS JAGUAR

Изготовление радиаторов для LONGKING

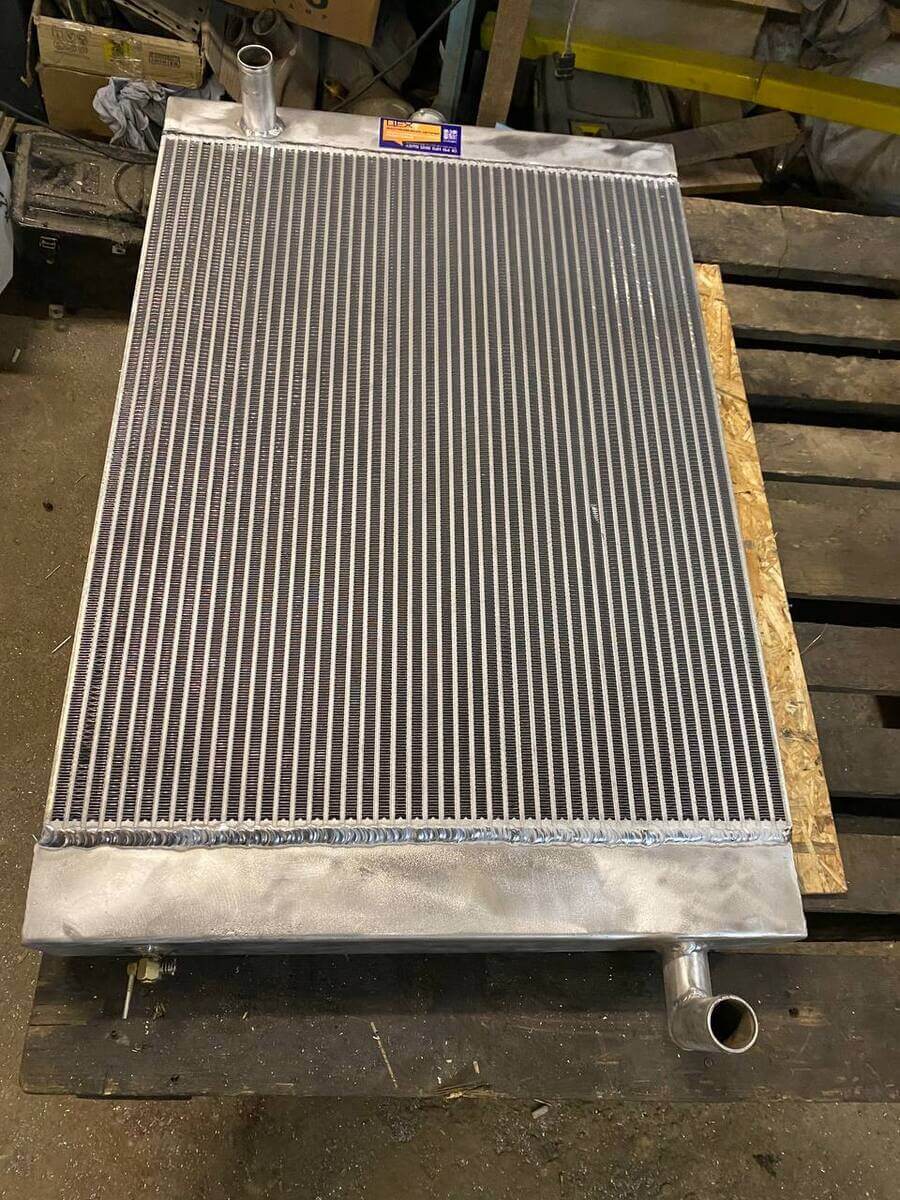

Фронтальный погрузчик LONGKING

Изготовление радиаторов для JOHN DEERE

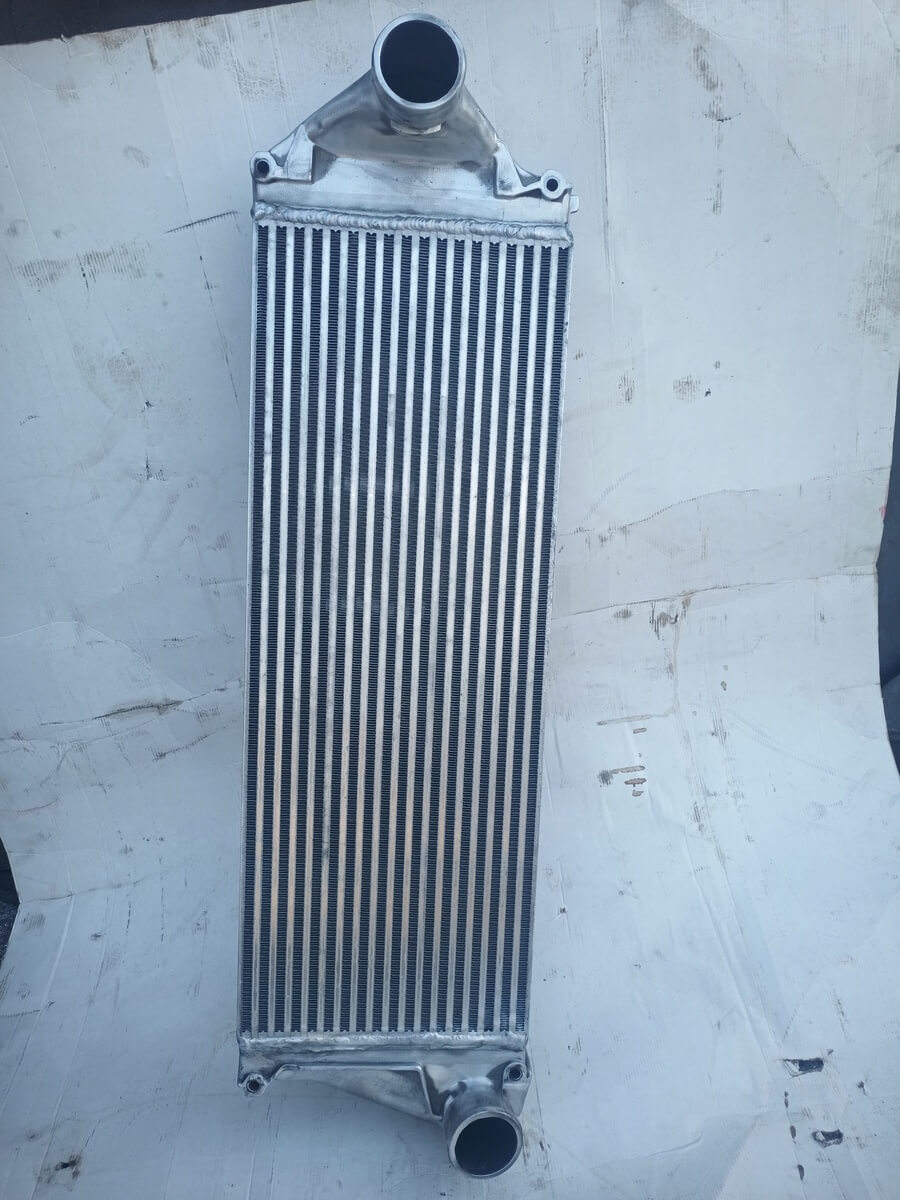

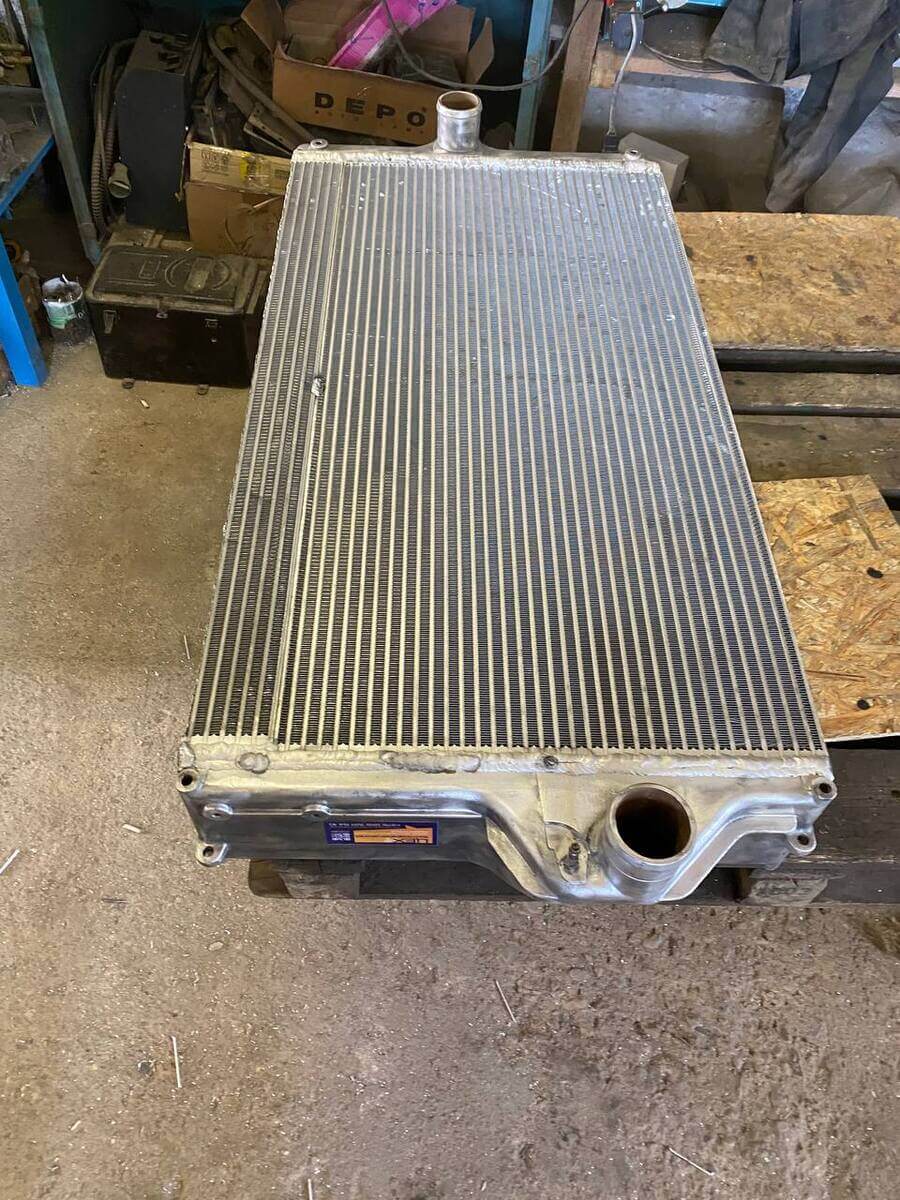

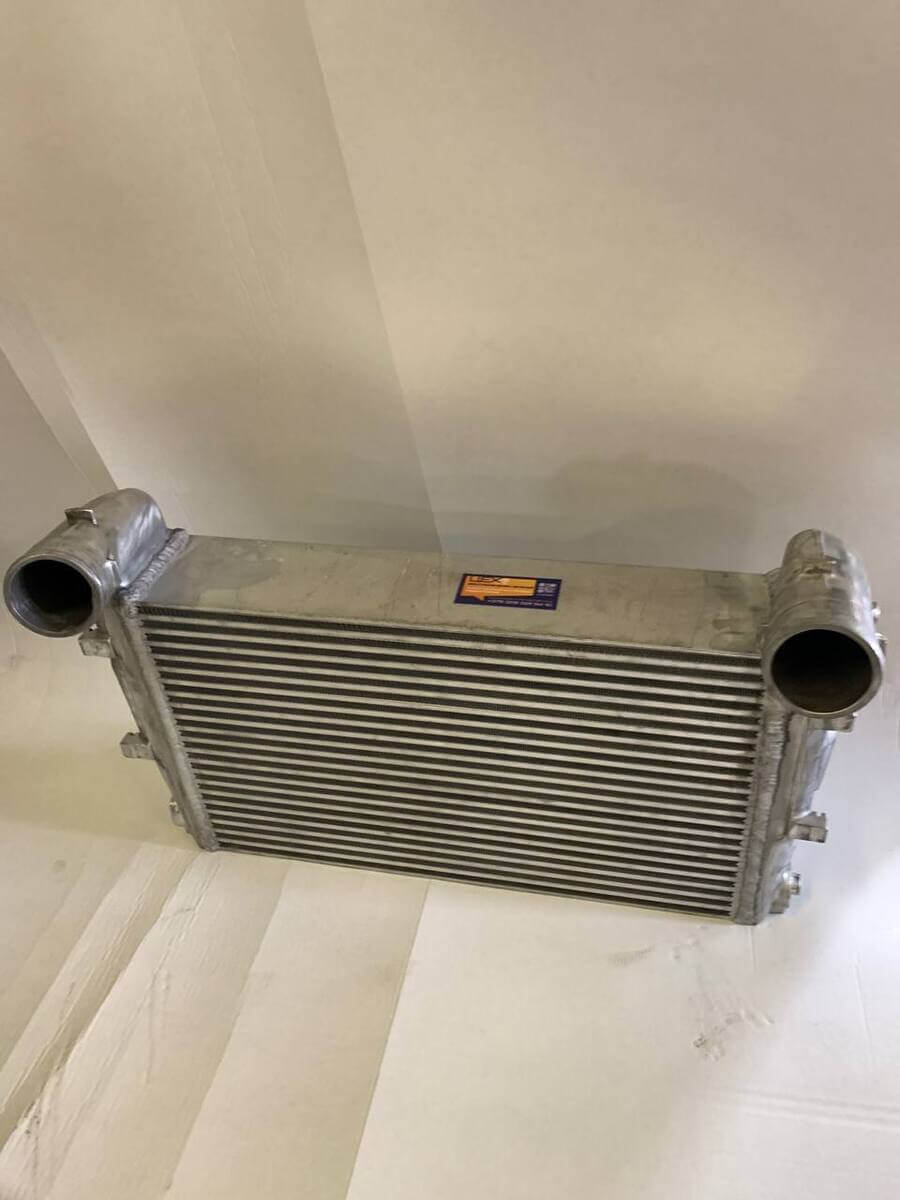

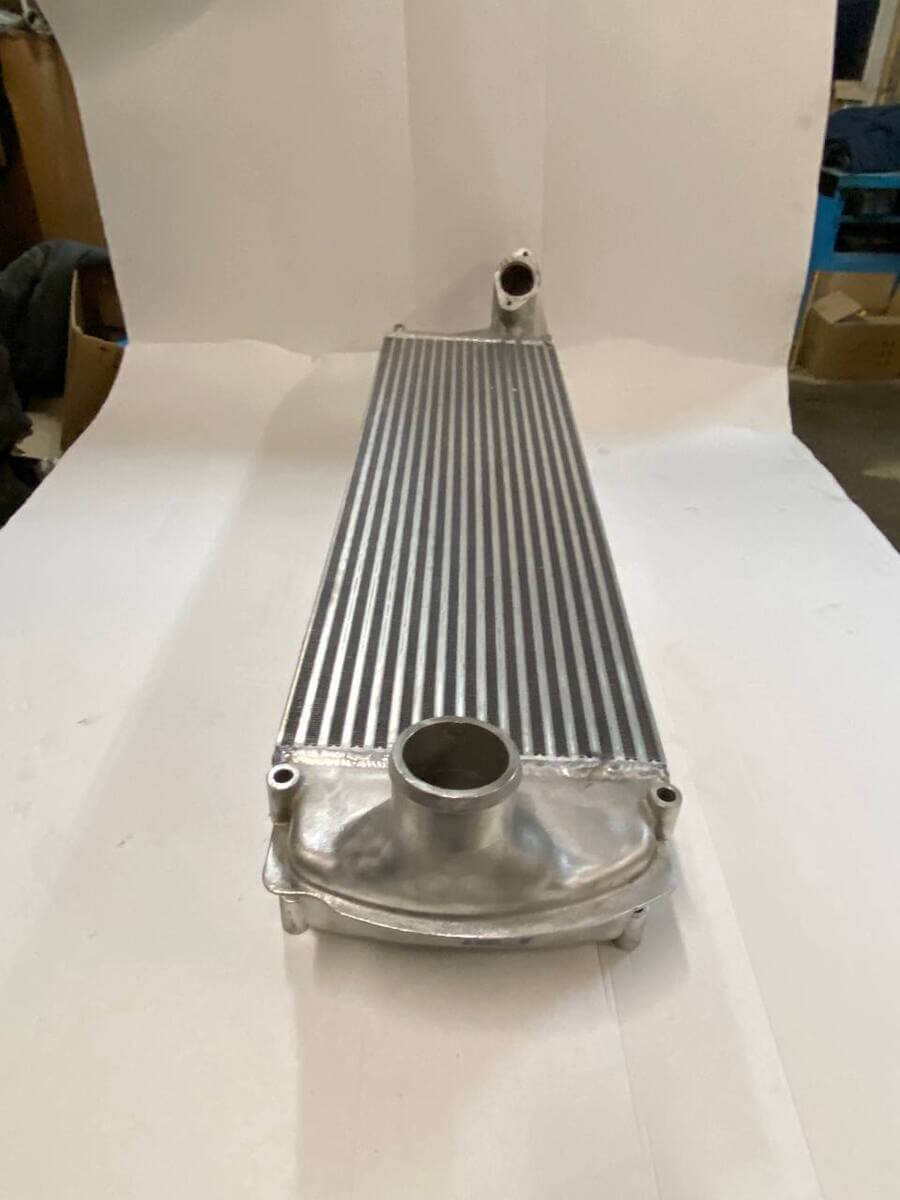

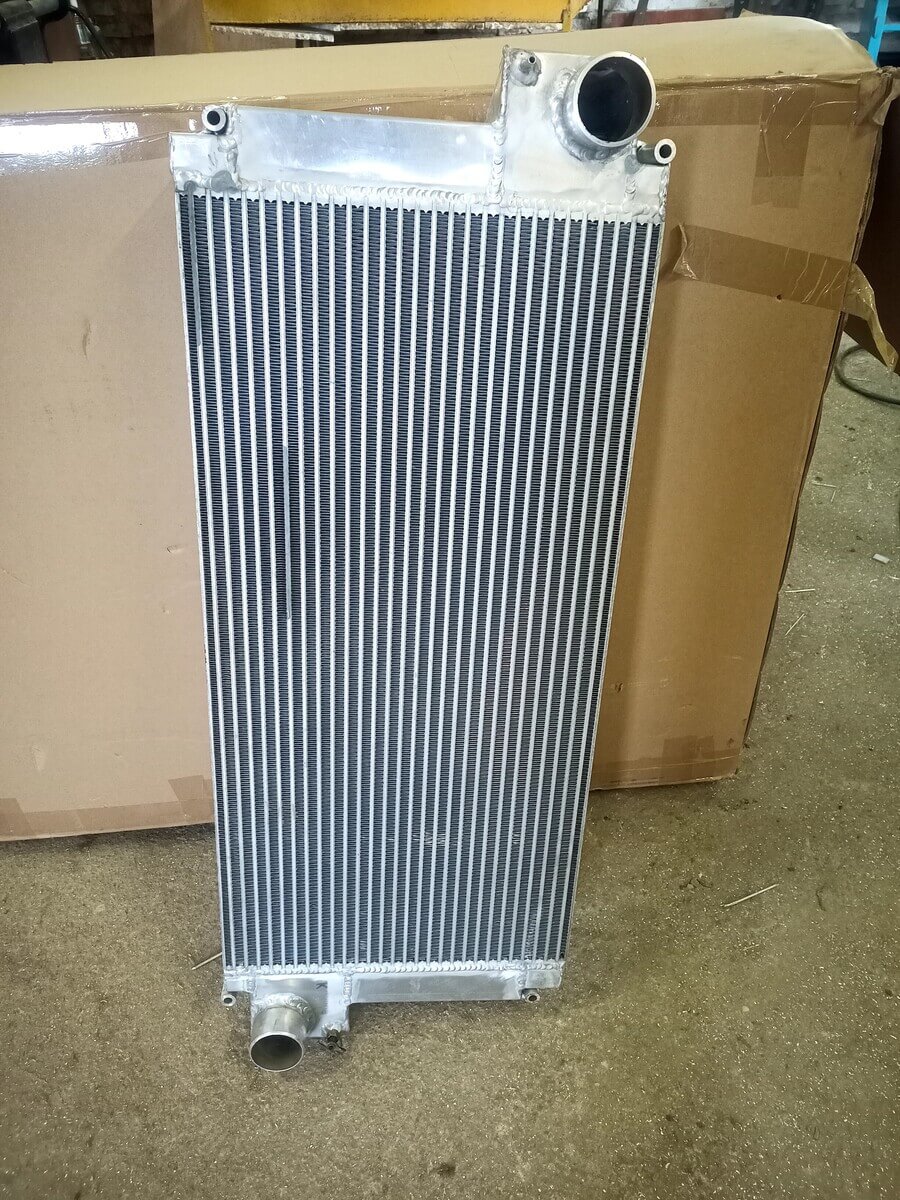

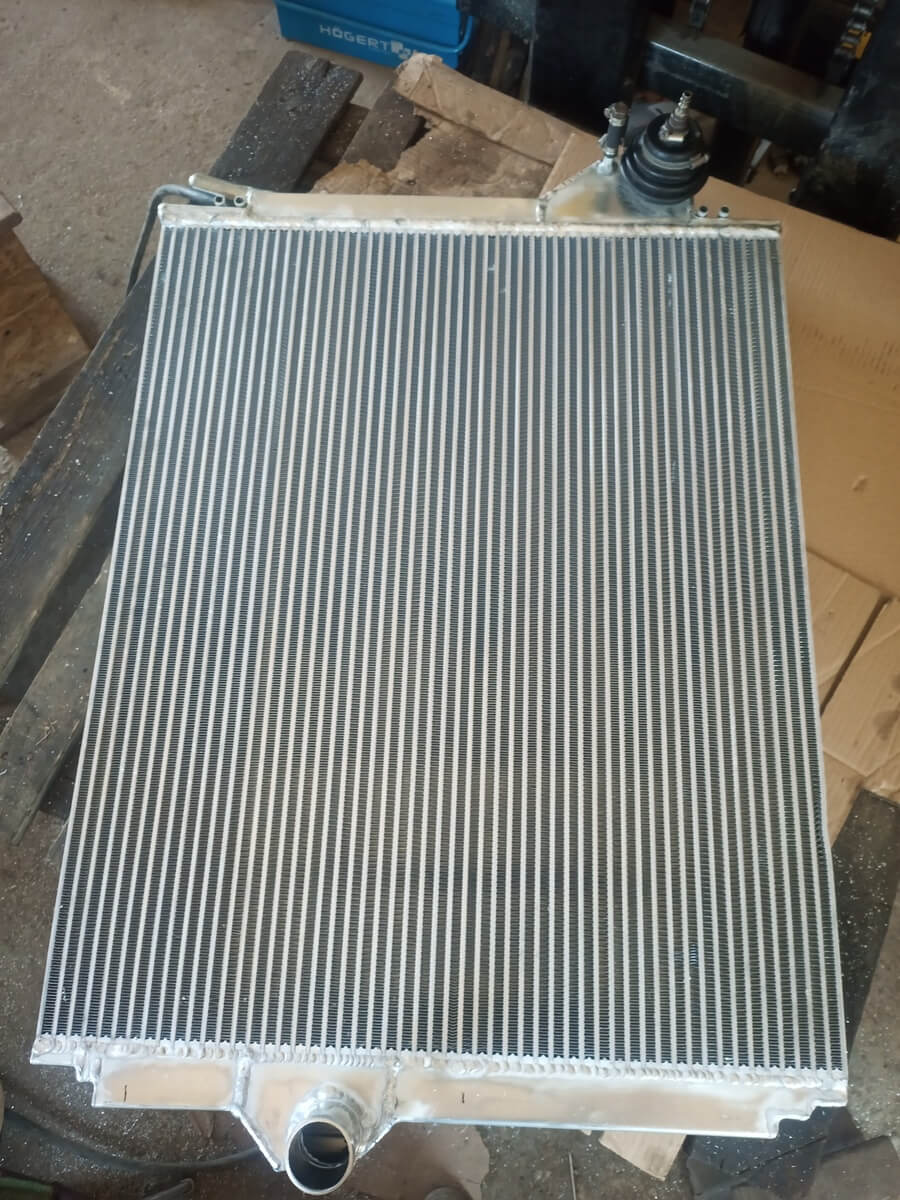

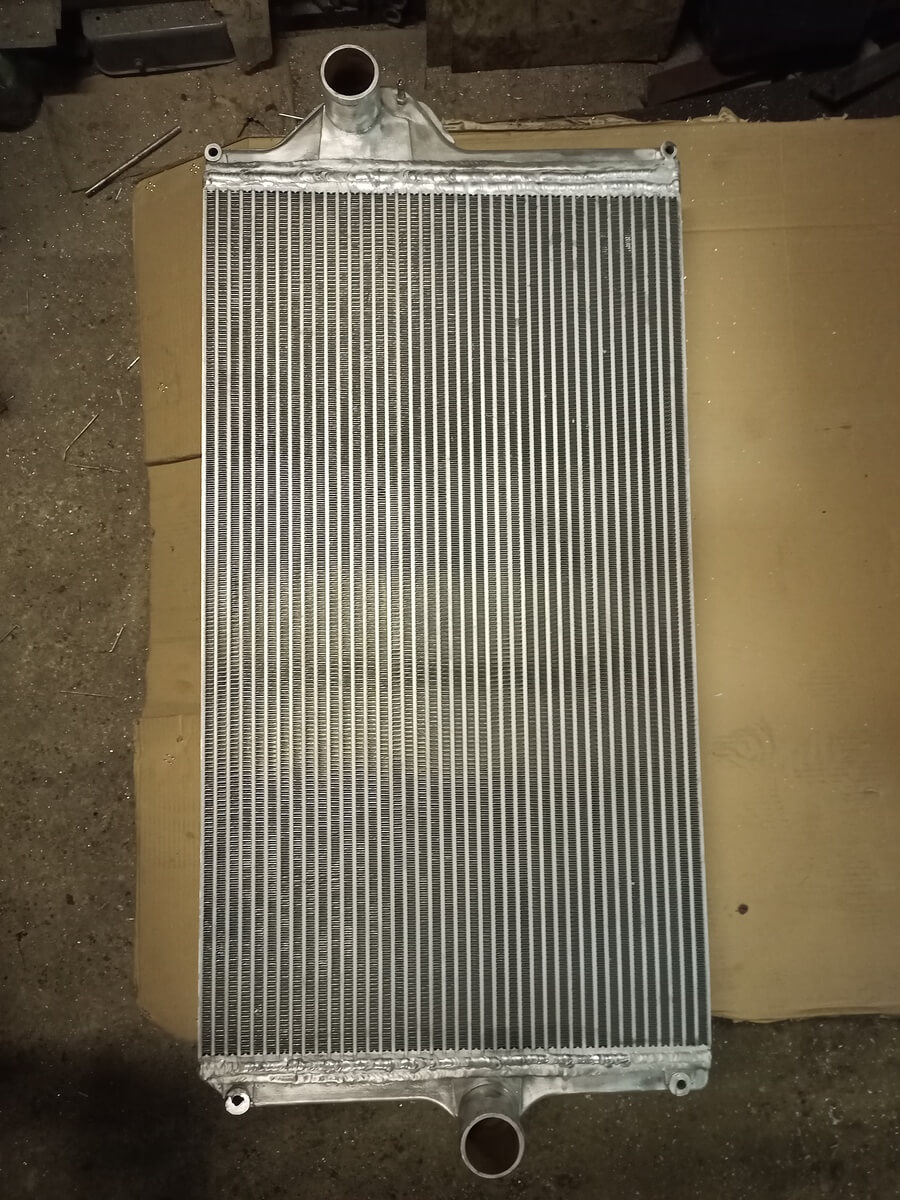

Интеркулер JOHN DEERE 8120,8120T,8220,8220T, 8320,8320T,8420,8420T,8520,8520TИнтеркулер JOHN DEERE 8245R 8270R 8295R 8320R 8345R 8370R 8400RИнтеркулер JOHN DEERE 8430, 8530JOHN DEERE 8235R, 8260R, 8285R, 8310RРадиатор охлаждения JOHN DEERE 8430, 8530Радиатор охлаждения John Deere 6090 8245R 8270R 8295R 8320R 8345R 8370R 8400R 8R230 8R250 8R280 8R310 8R340 8R370 8R410 STS12 STS16 STS20Радиатор охлаждения JOHN DEERE 8120,8120T,8220,8220T, 8320,8320T,8420,8420T,8520,8520T

Изготовление радиаторов для FENDT

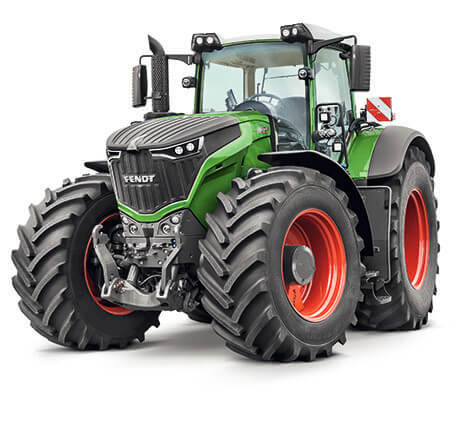

Интеркулер Fendt 1050, 942Радиатор охлаждения FENDT 1050, 942

Изготовление радиаторов для МТЗ

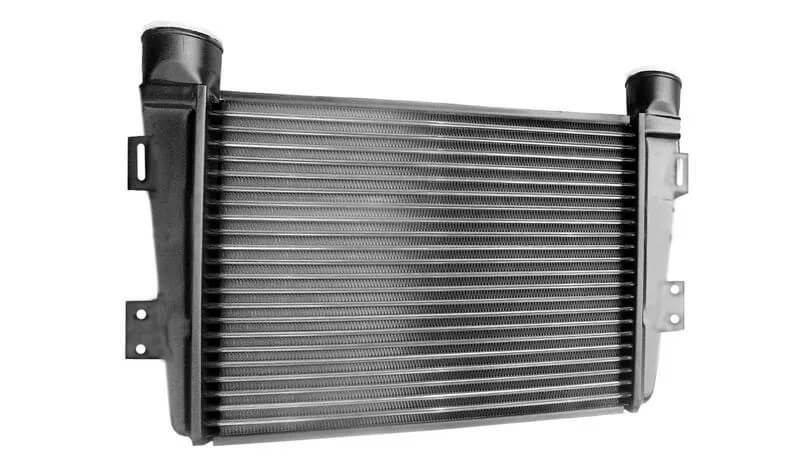

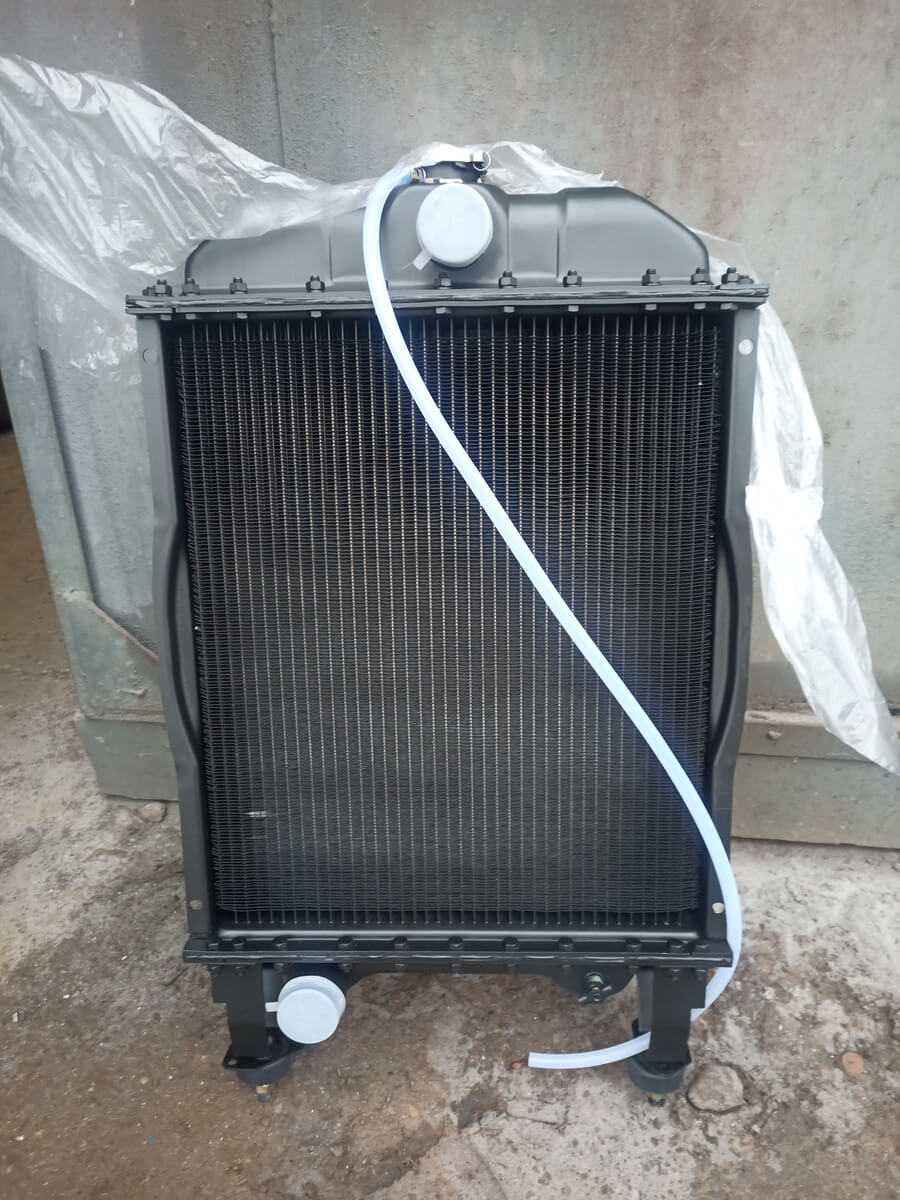

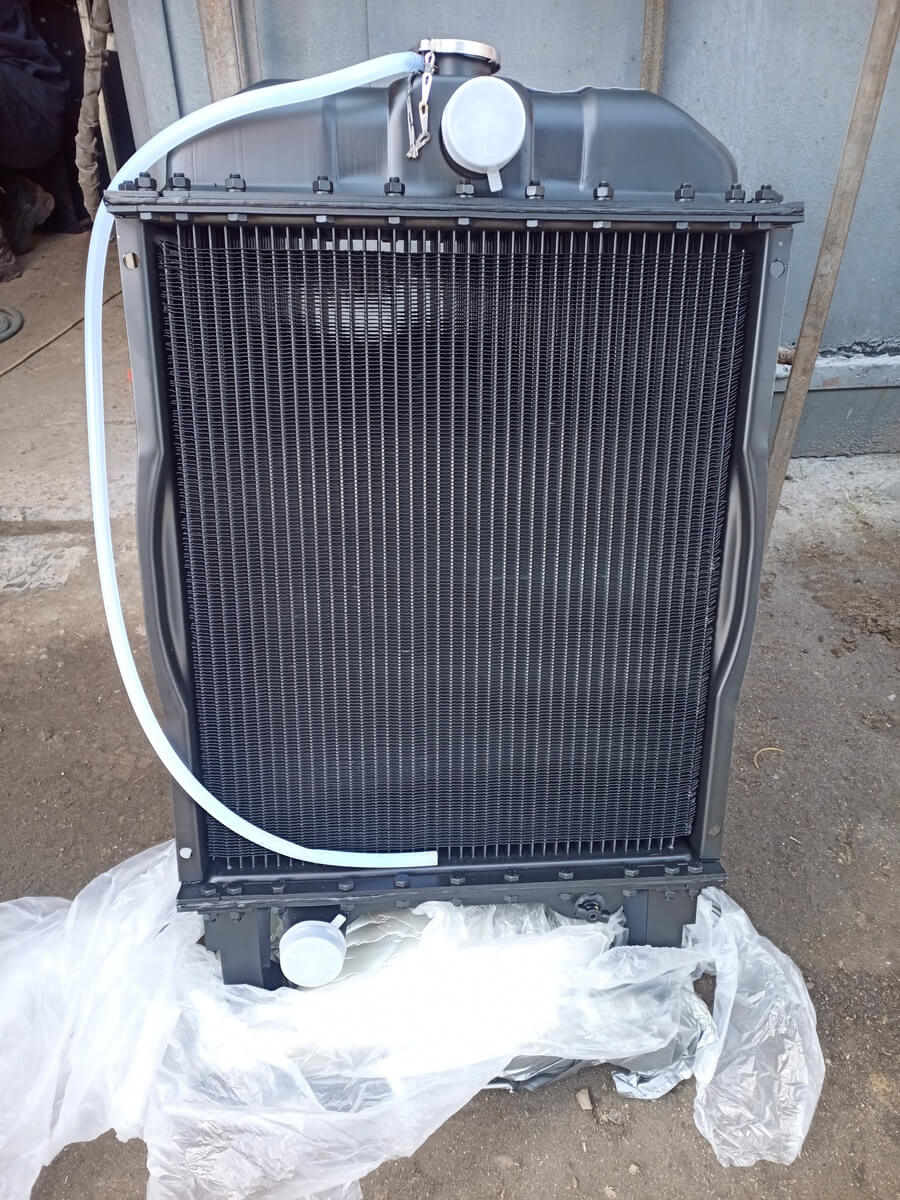

Интеркулер МТЗ 1221.3Радиатор охлаждения МТЗ 1221Радиатор охлаждения МТЗ 80, 82

Изготовление радиаторов для Mercedes

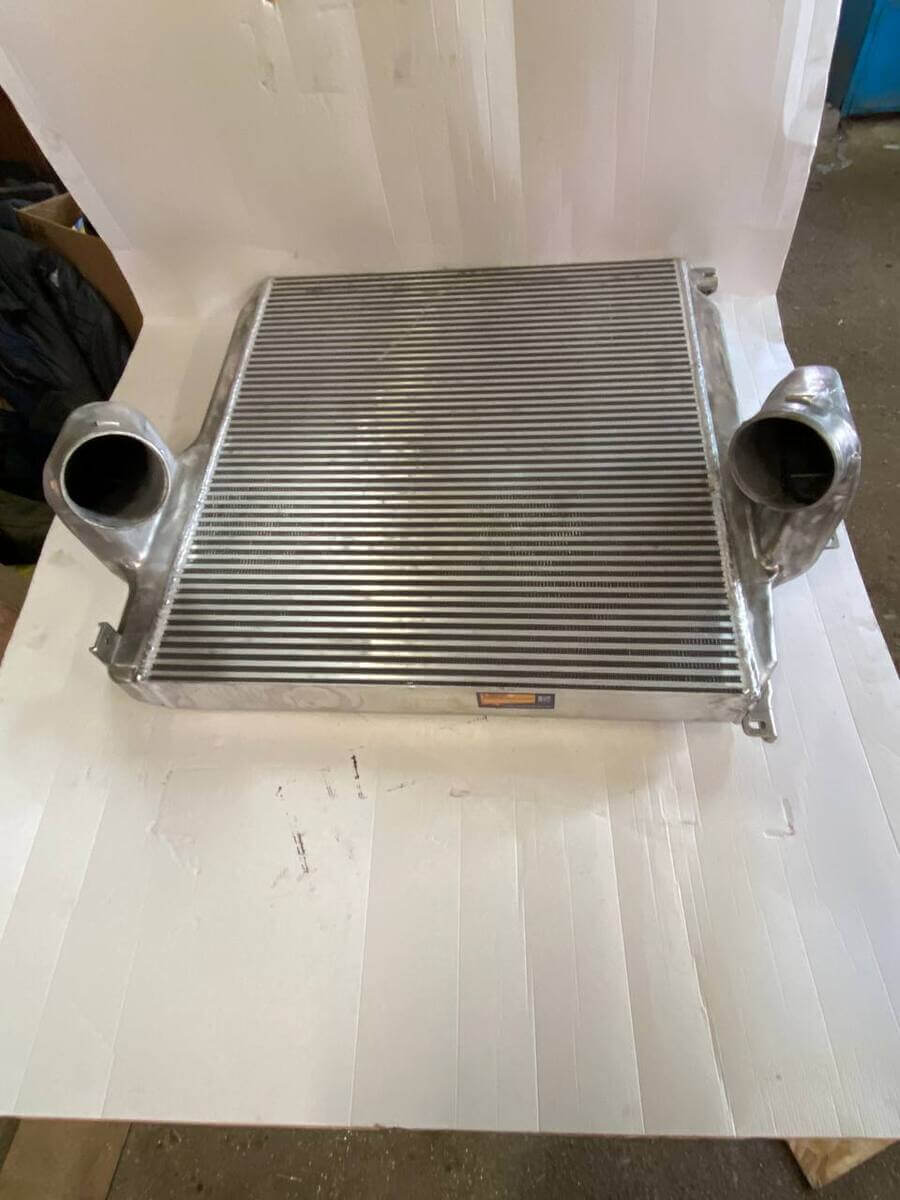

Интеркулер Mersedes Actros

Изготовление радиаторов для МАЗ

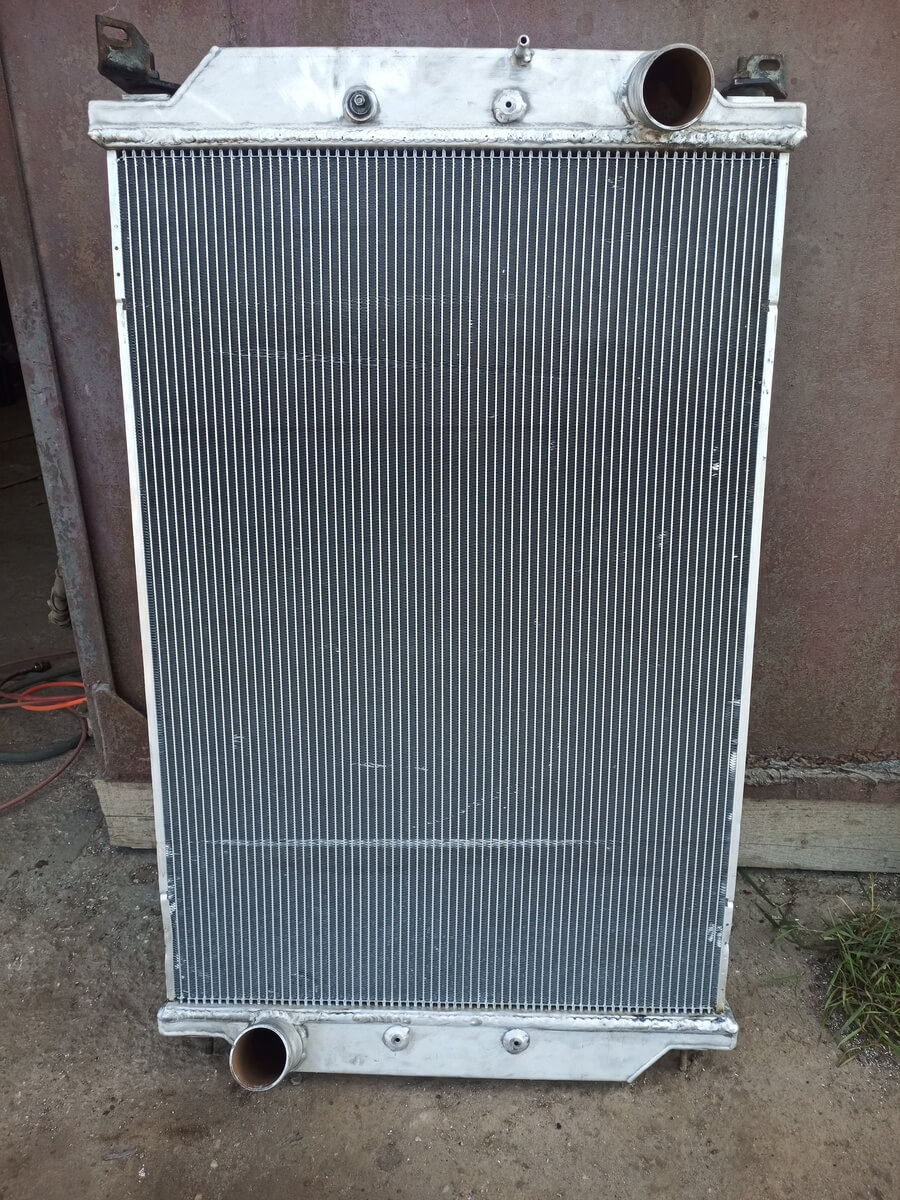

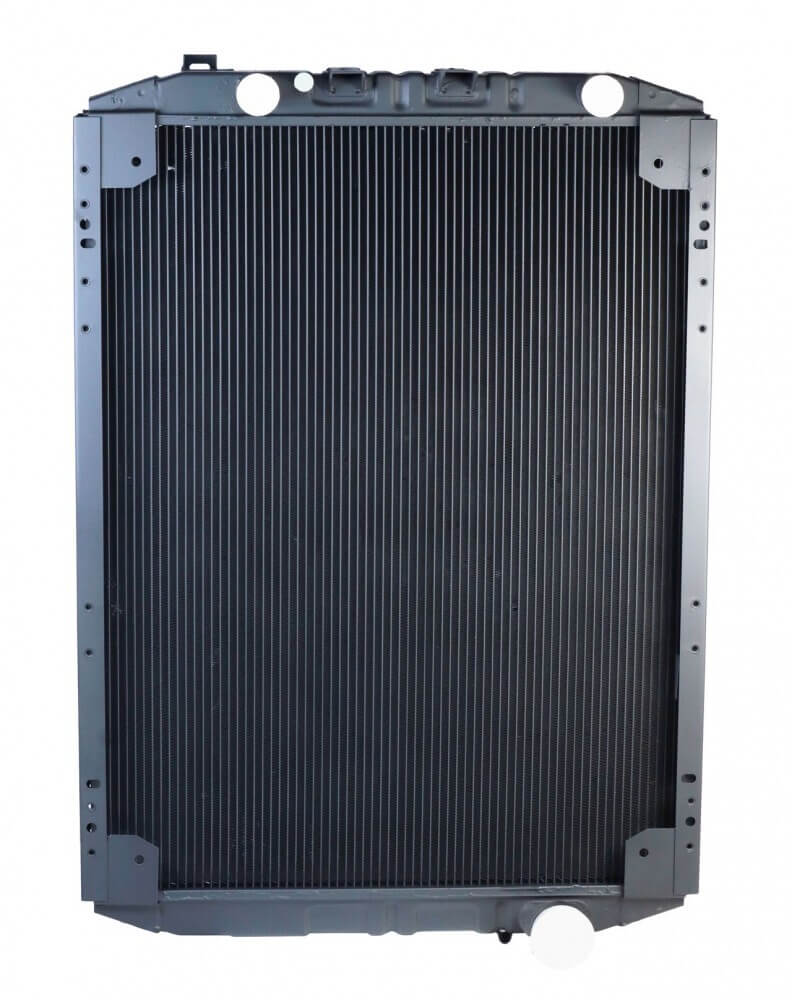

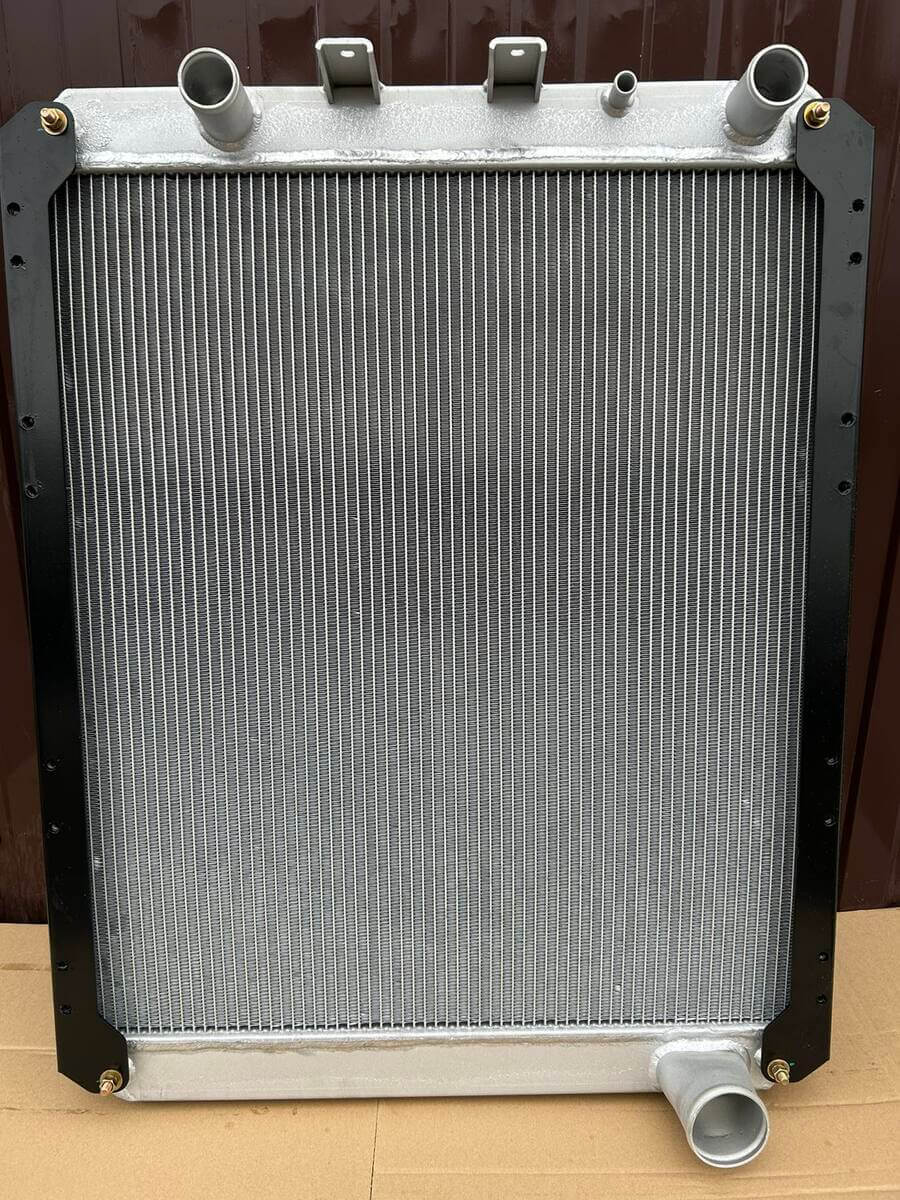

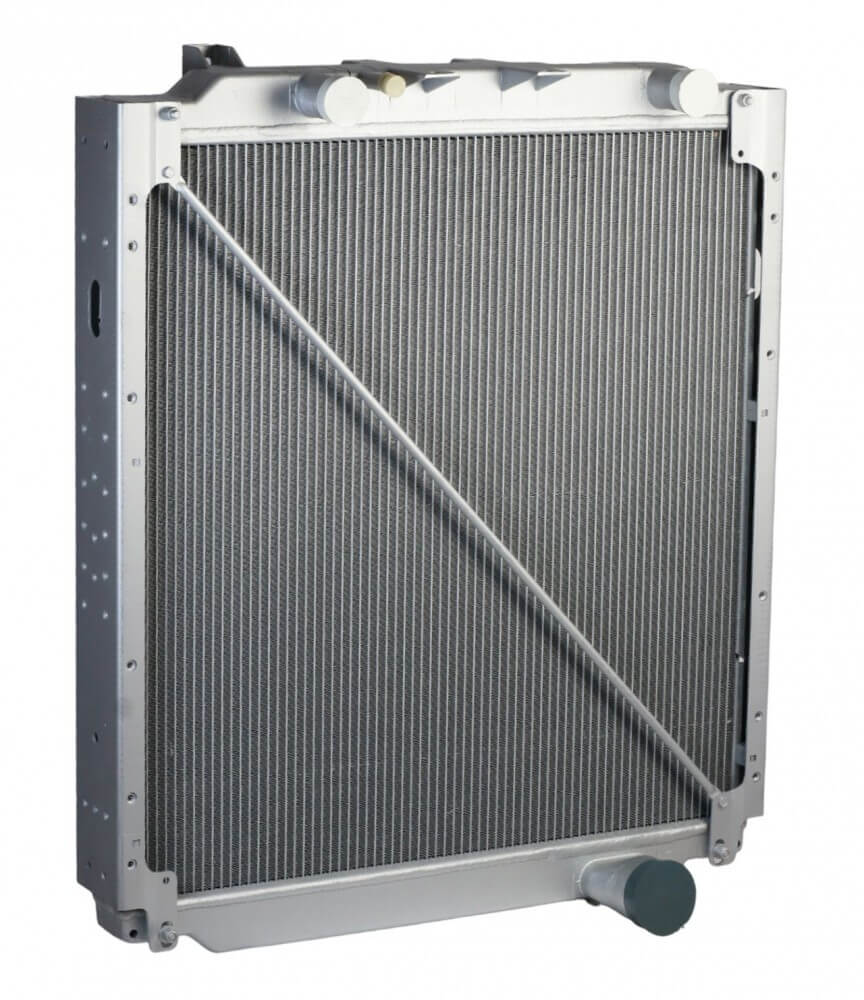

Радиатор МАЗ 543208Радиатор МАЗ 5432А5-1301010Радиатор охлаждения МАЗ-256Радиатор 642290-1301010-002

Изготовление радиаторов для Амкодор

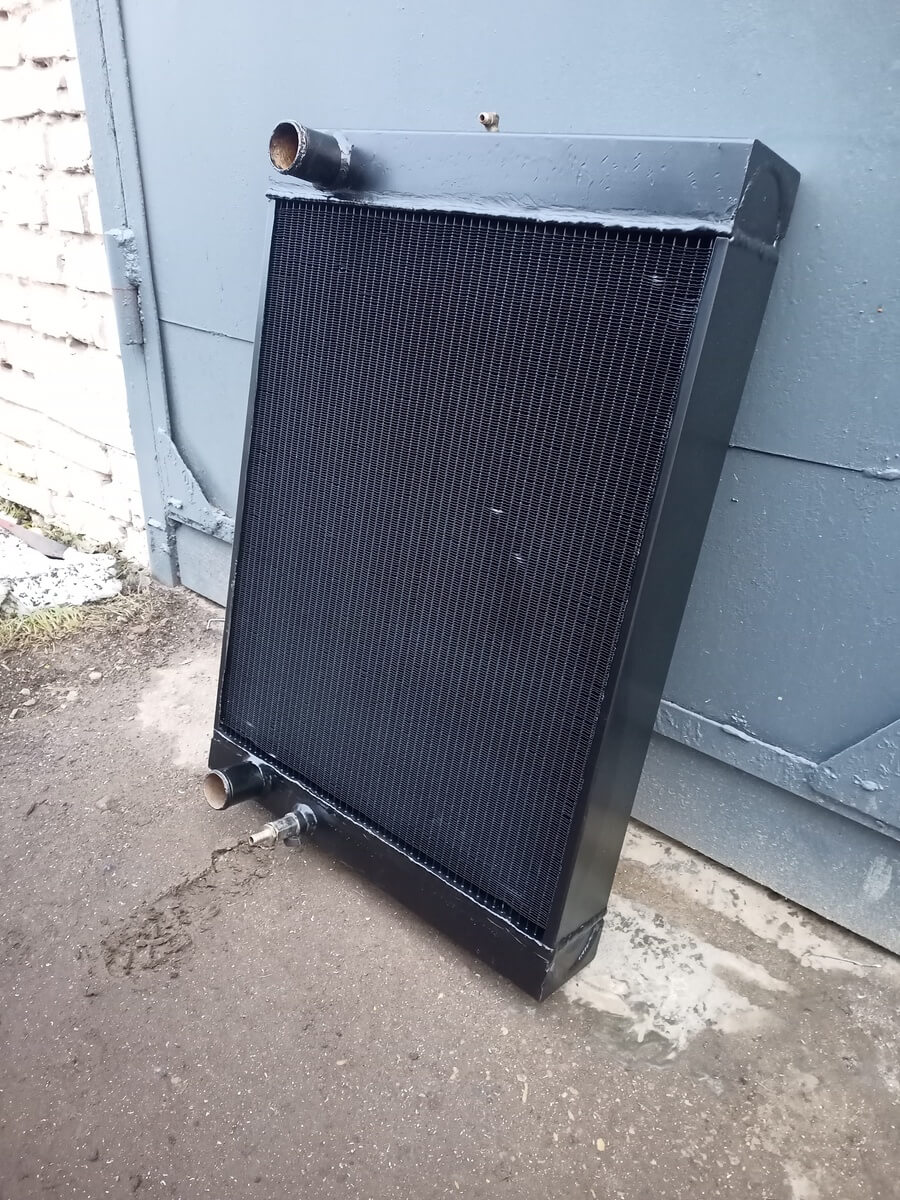

Радиатор харвестер Амкодор

Изготовление радиаторов для KUHN SPV

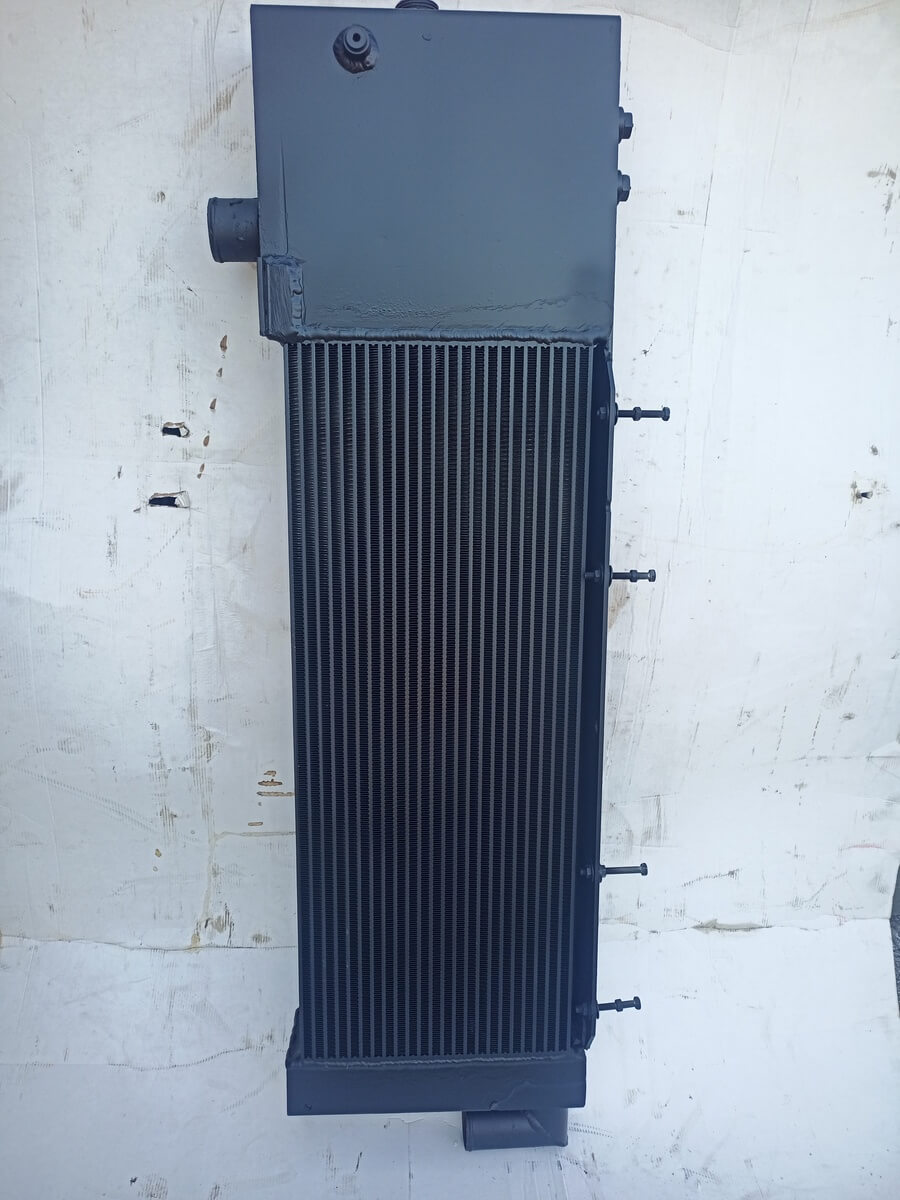

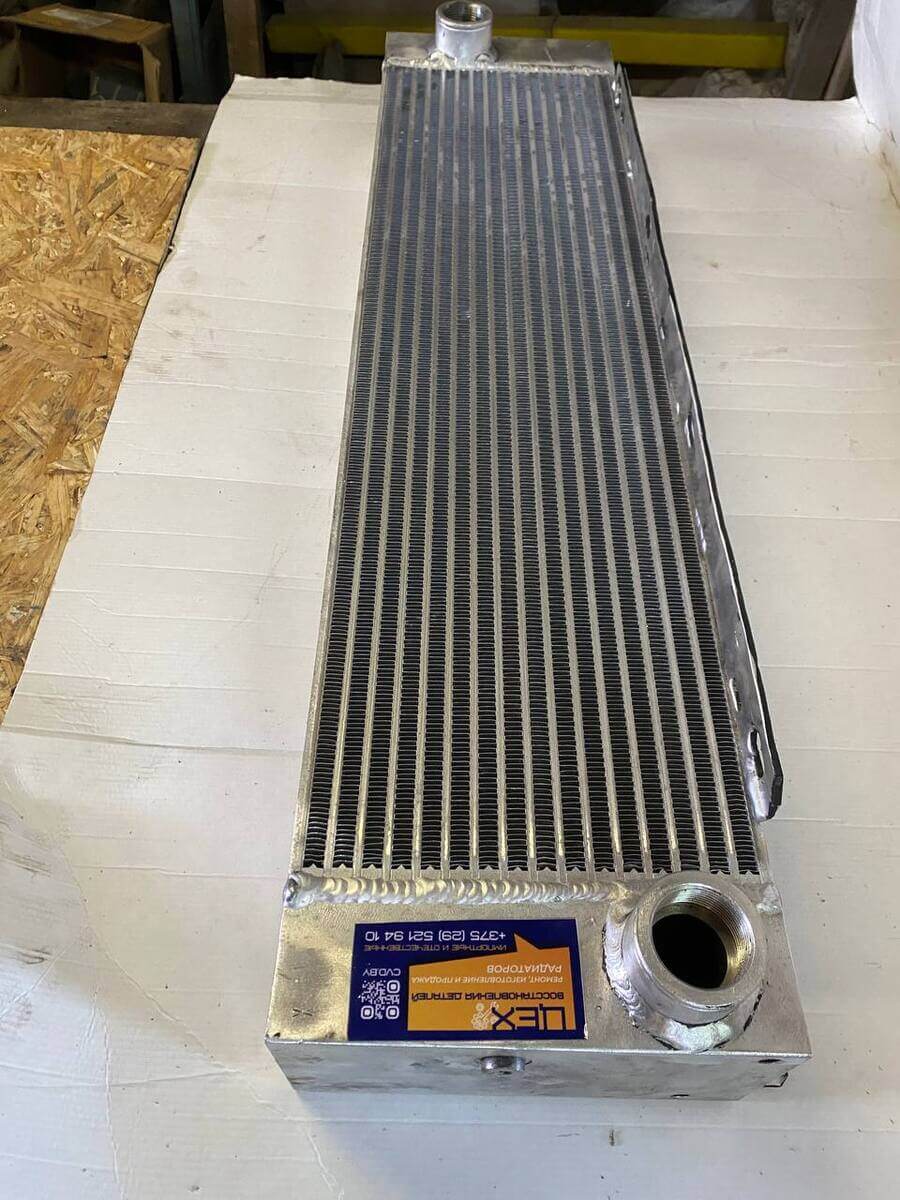

Масляный радиатор KUHN SPVВодяной радиатор кормораздатчика KUHN SPV

Изготовление радиаторов для FARAZIN

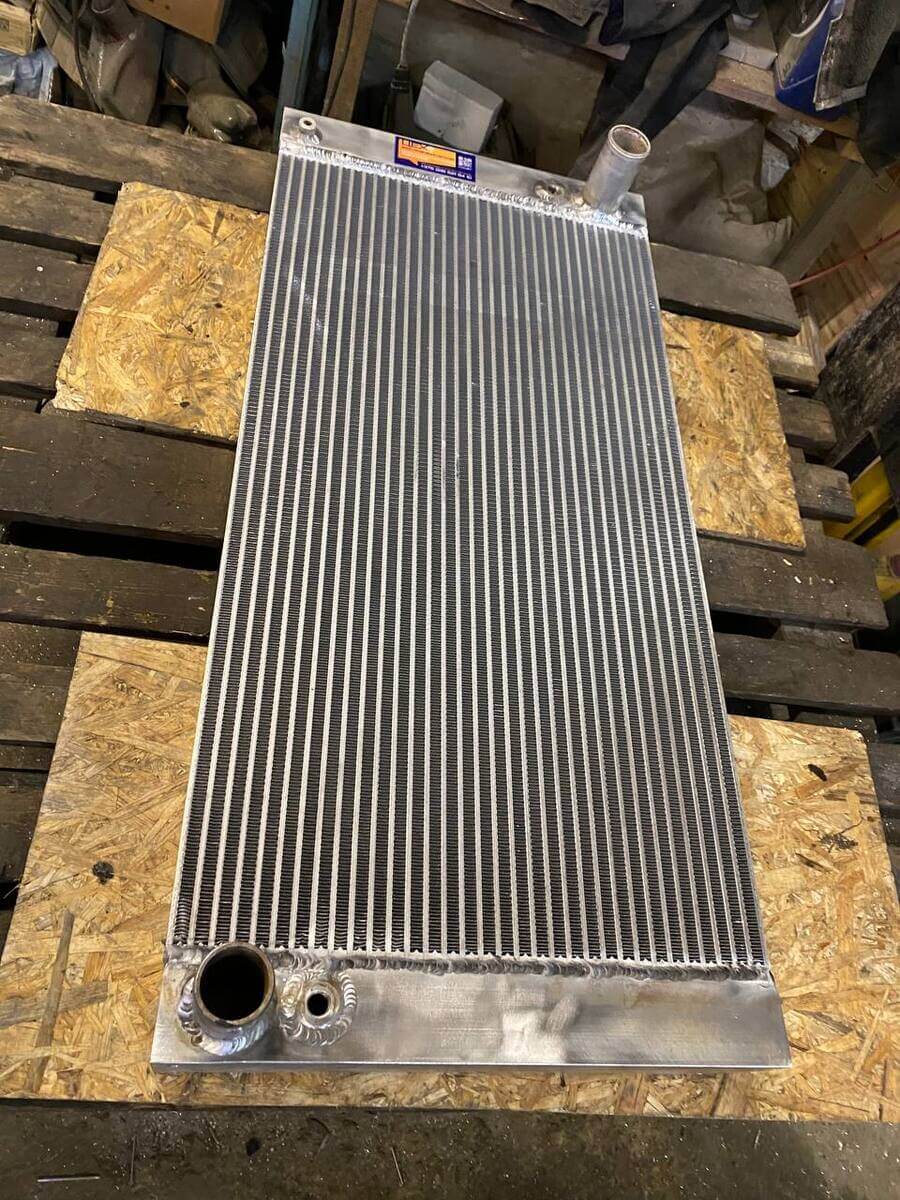

Кормораздатчик FARAZIN

Изготовление радиаторов для MANITOU

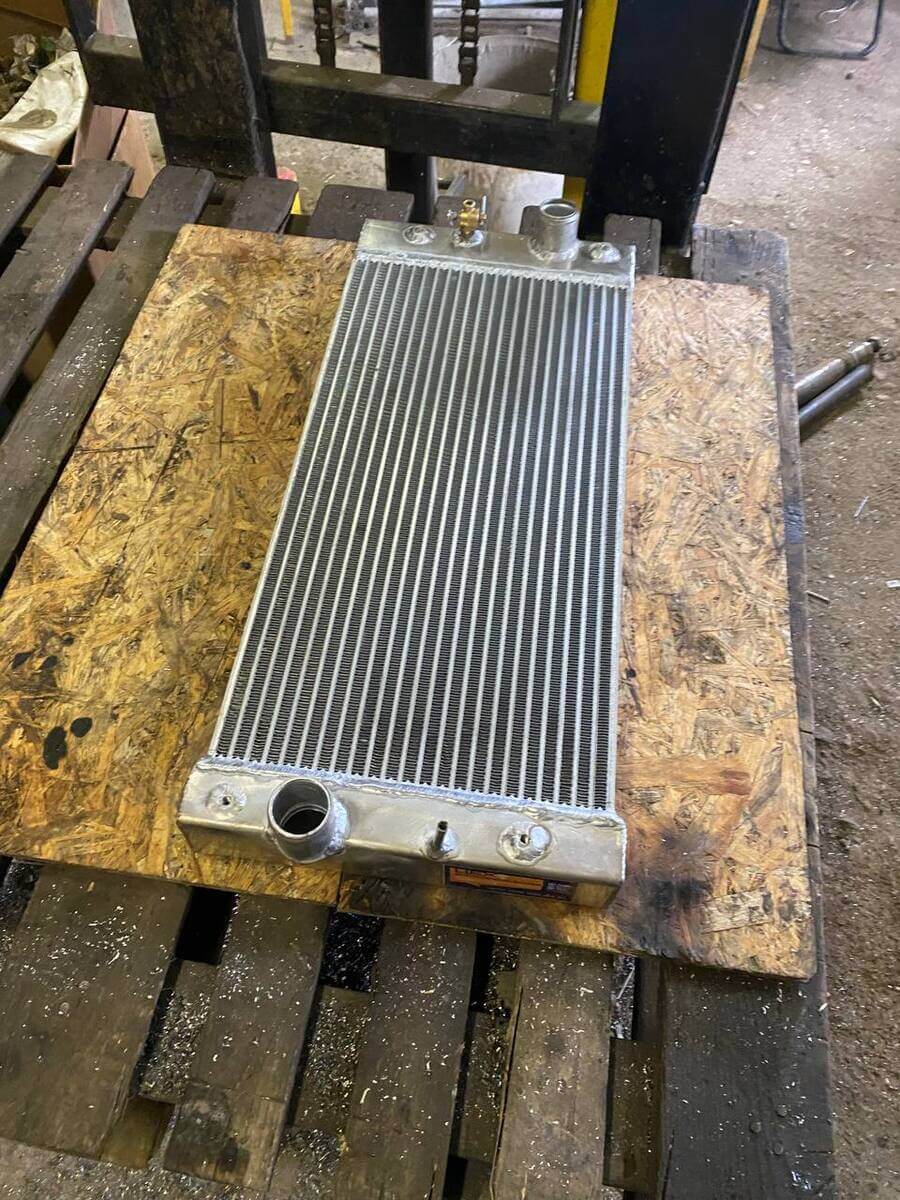

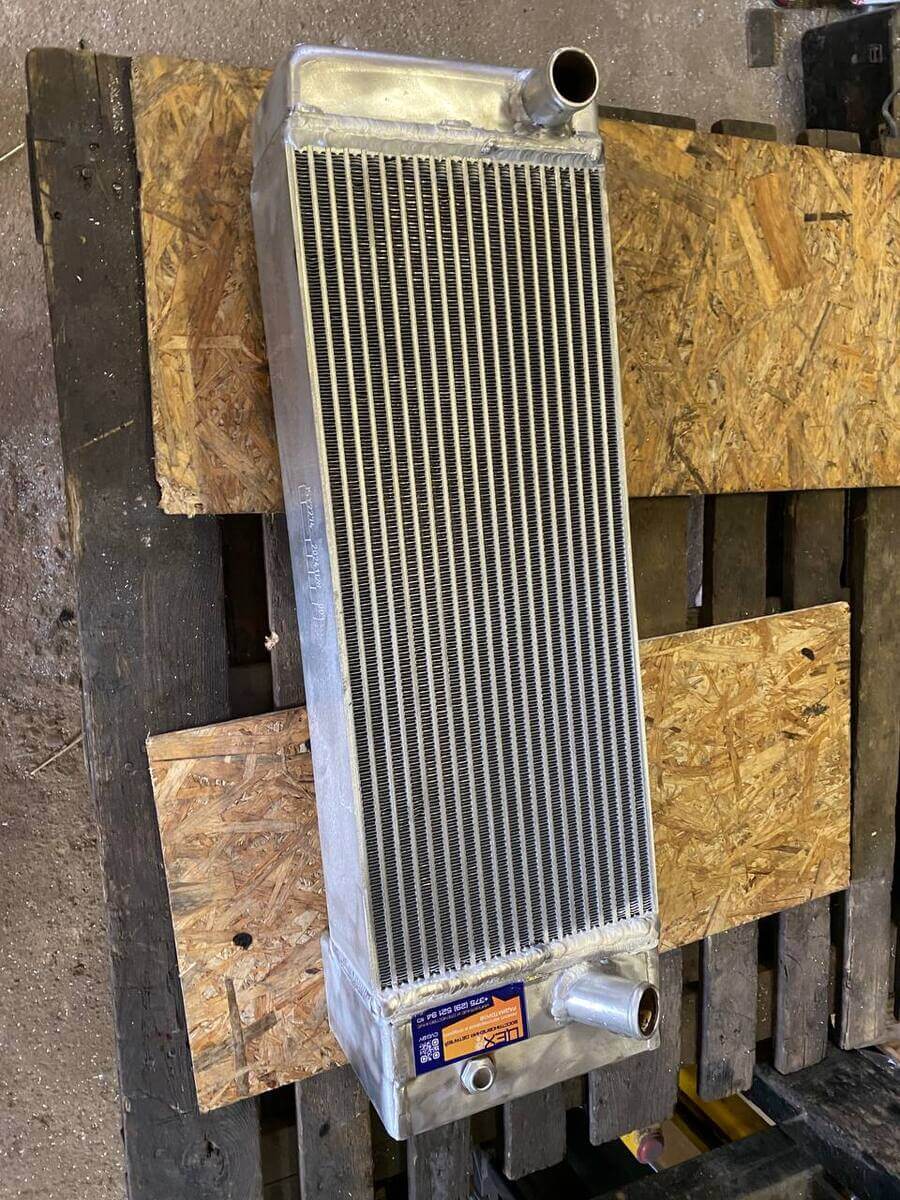

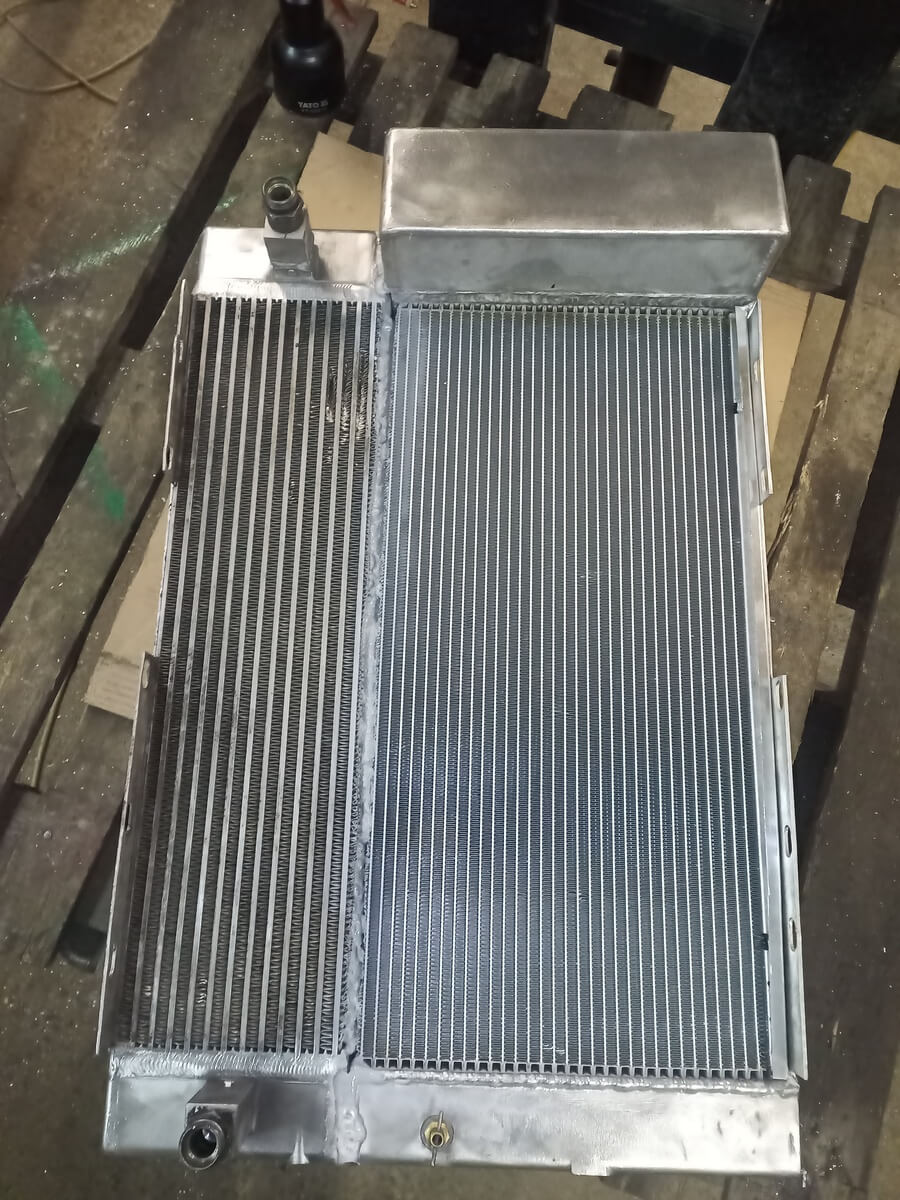

Телескопический погрузчик MANITOU 731,630 LSU,634 LSU,634-120 SU,634-120 LSU PS,734LSU,735 LSU,741 LSUРадиатор охлаждения MANITOU 630, 635, 732Радиатор охлаждения MANITOU 1440

Изготовление радиаторов для Strautmann

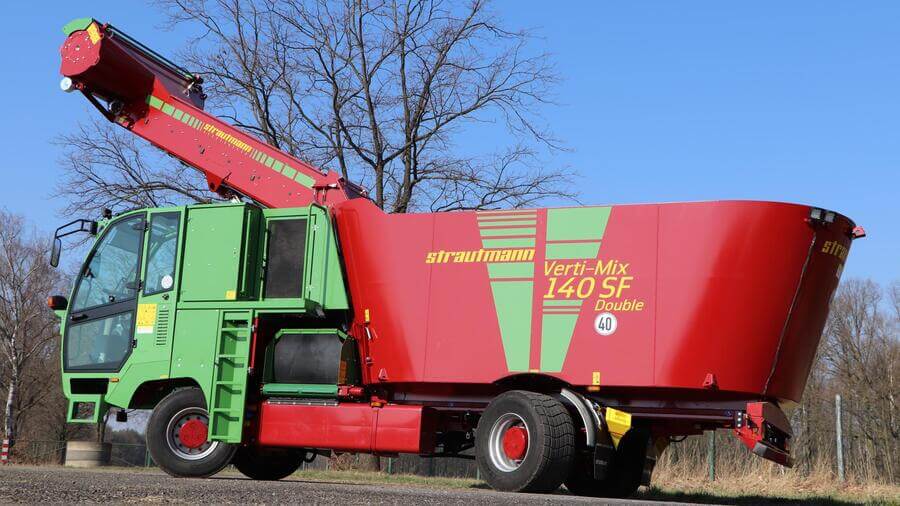

Водяной радиатор кормораздатчика Strautmann

Изготовление радиаторов для Bobcat

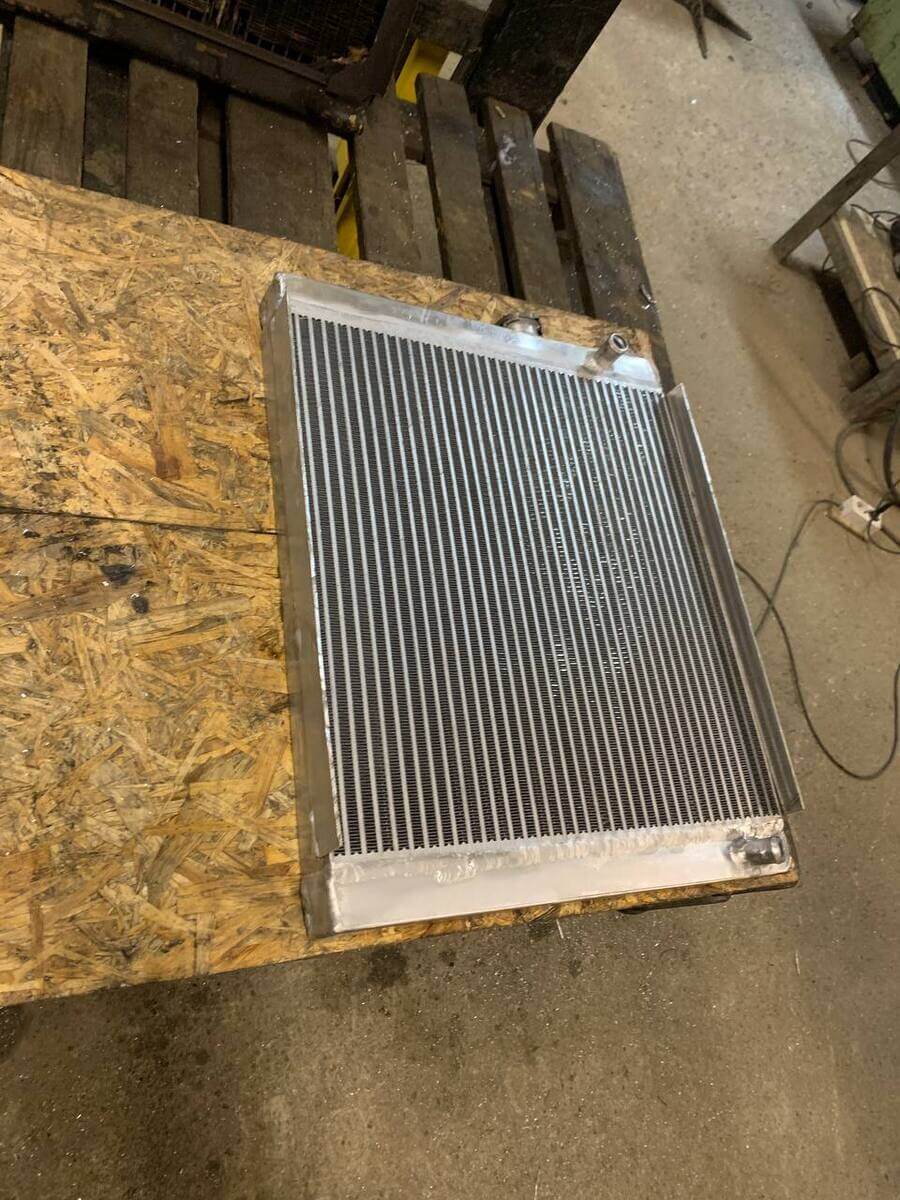

Радиатор охлаждения погрузчик Bobcat

Изготовление радиаторов для JCB

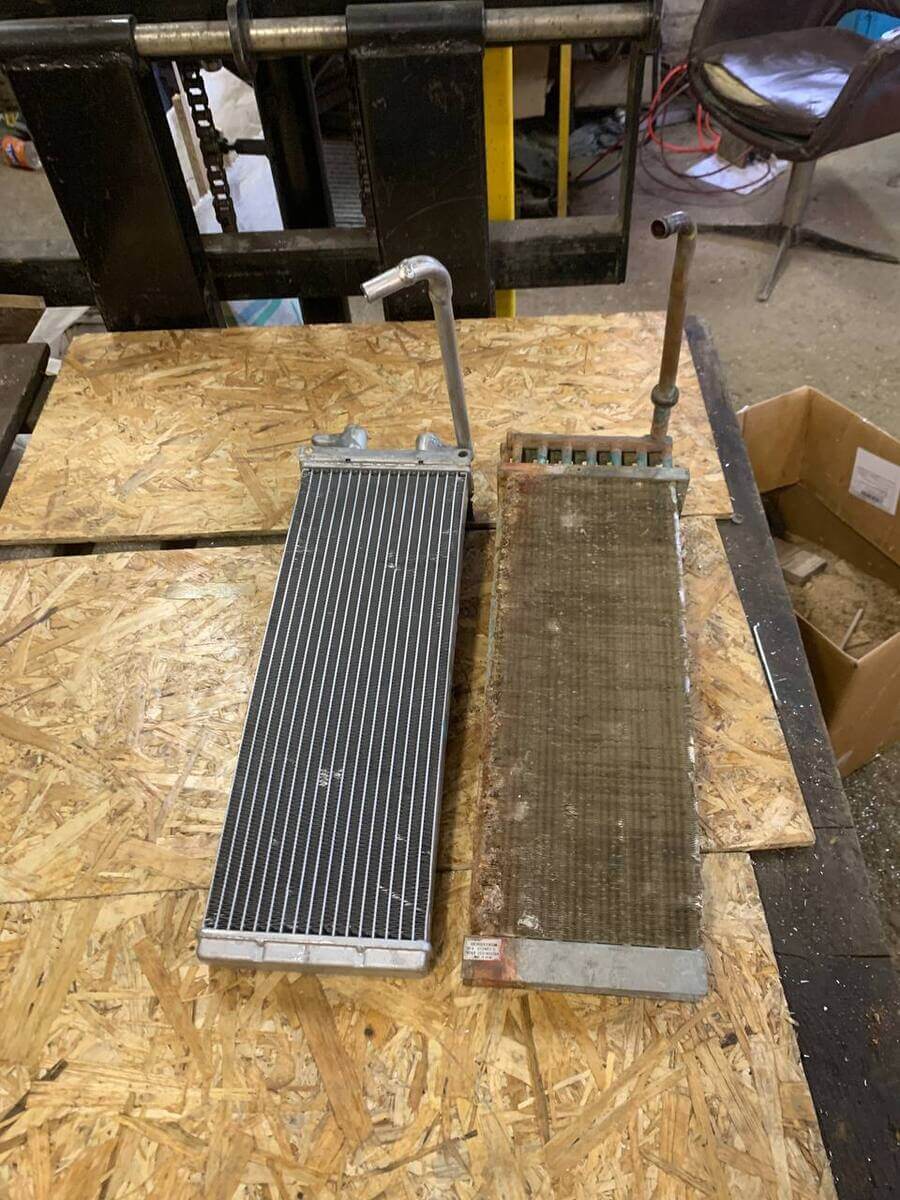

Радиатор отопителя экскаватора-погрузчика JCB

Изготовление радиаторов для Gercules

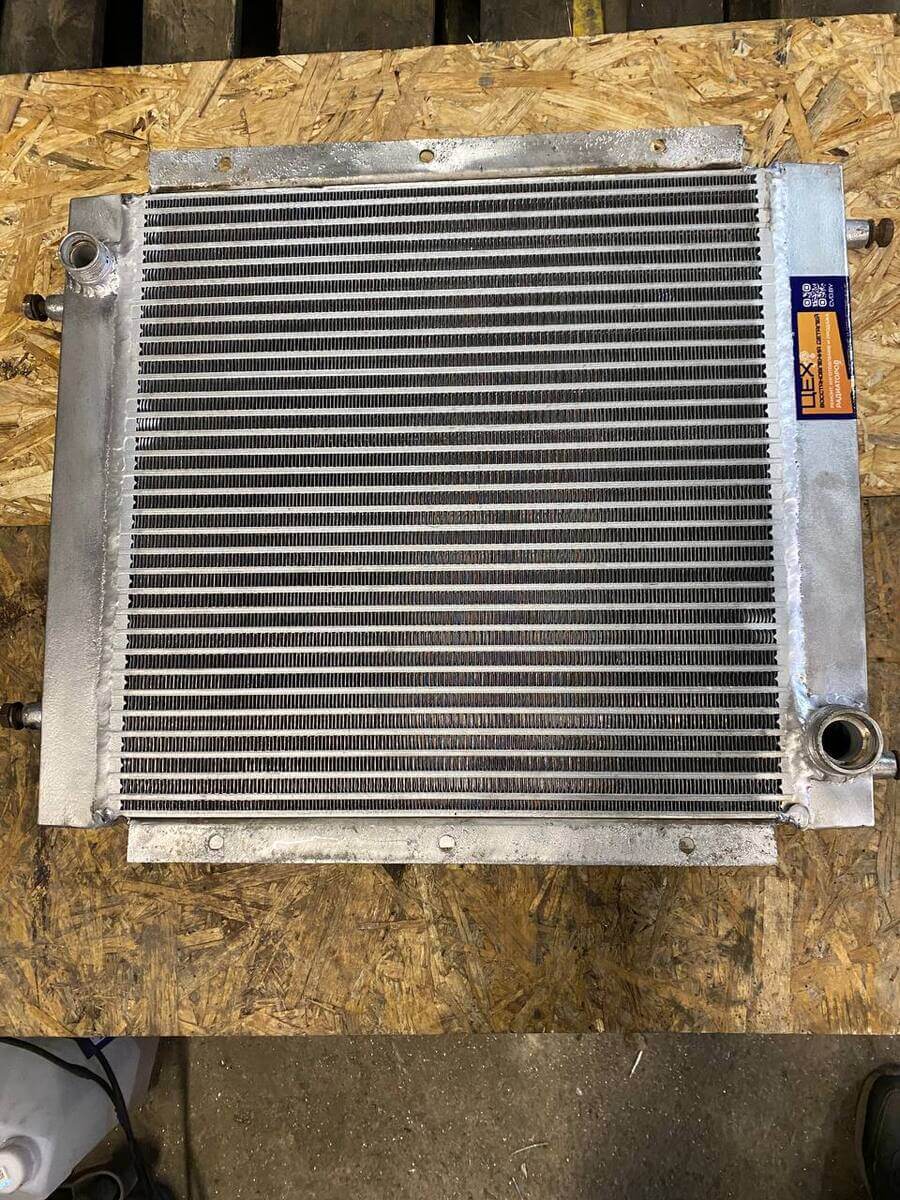

Разбрасыватель удобрений Gercules (масляный)

Изготовление радиаторов для CLAAS Xerion 5000

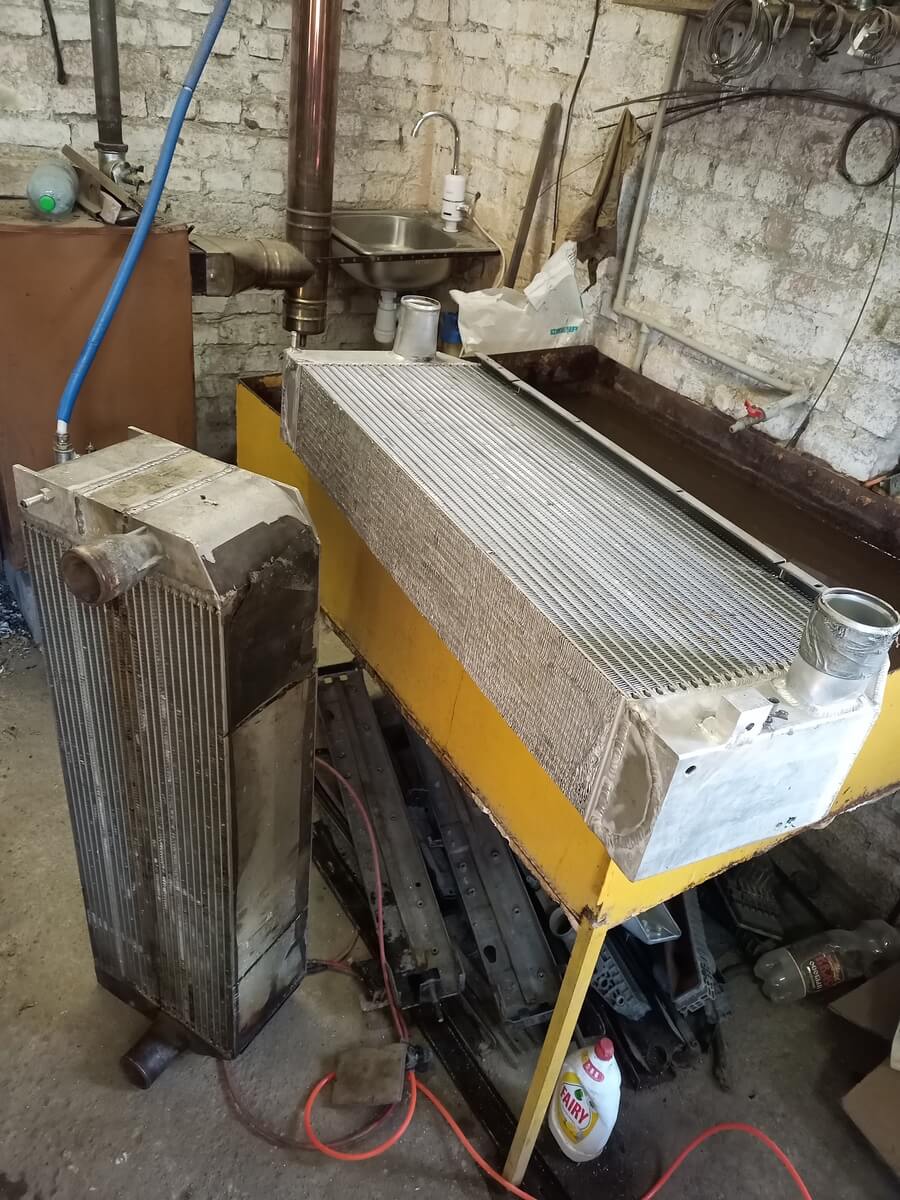

Радиатор охлаждения CLAAS XERION 5000

Изготовление радиаторов для МЕКОСАН

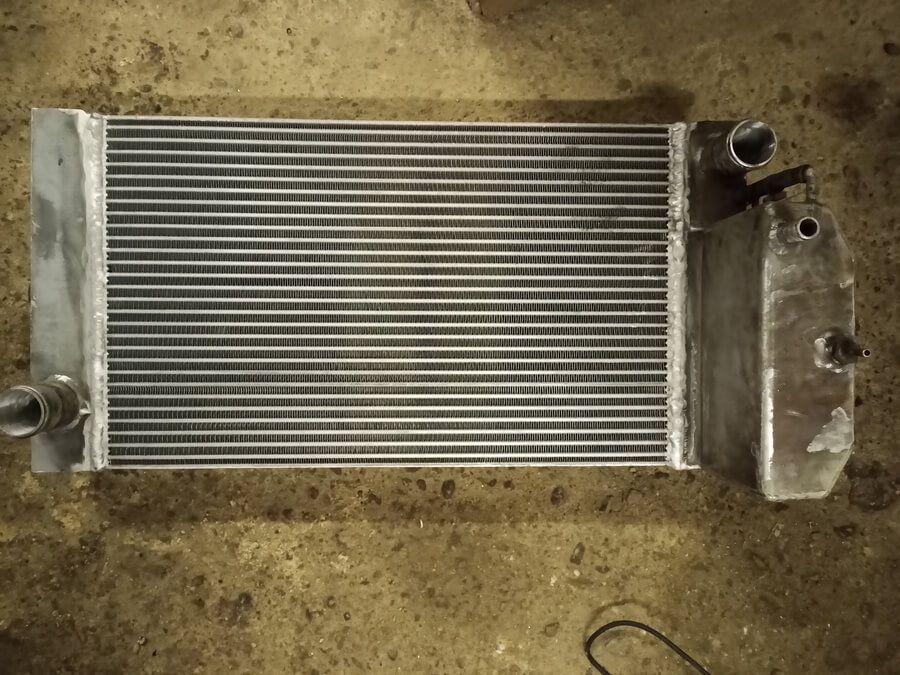

Радиатор охлаждения МЕКОСАН TECNOMA Laser 4220

Изготовление радиаторов для MATRIX

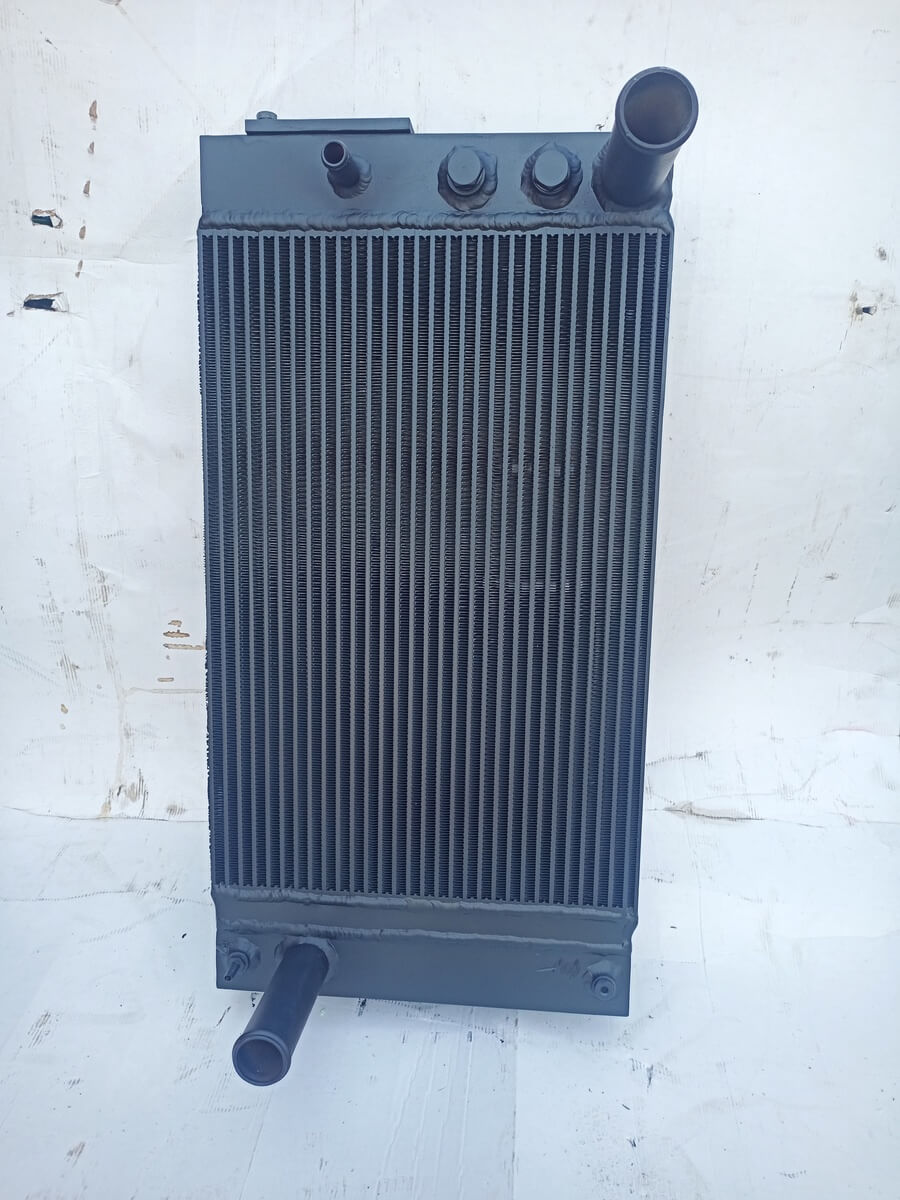

Водяной радиатор кормораздатчика MATRIX

Изготовление радиаторов для KUHN SPV ACCES

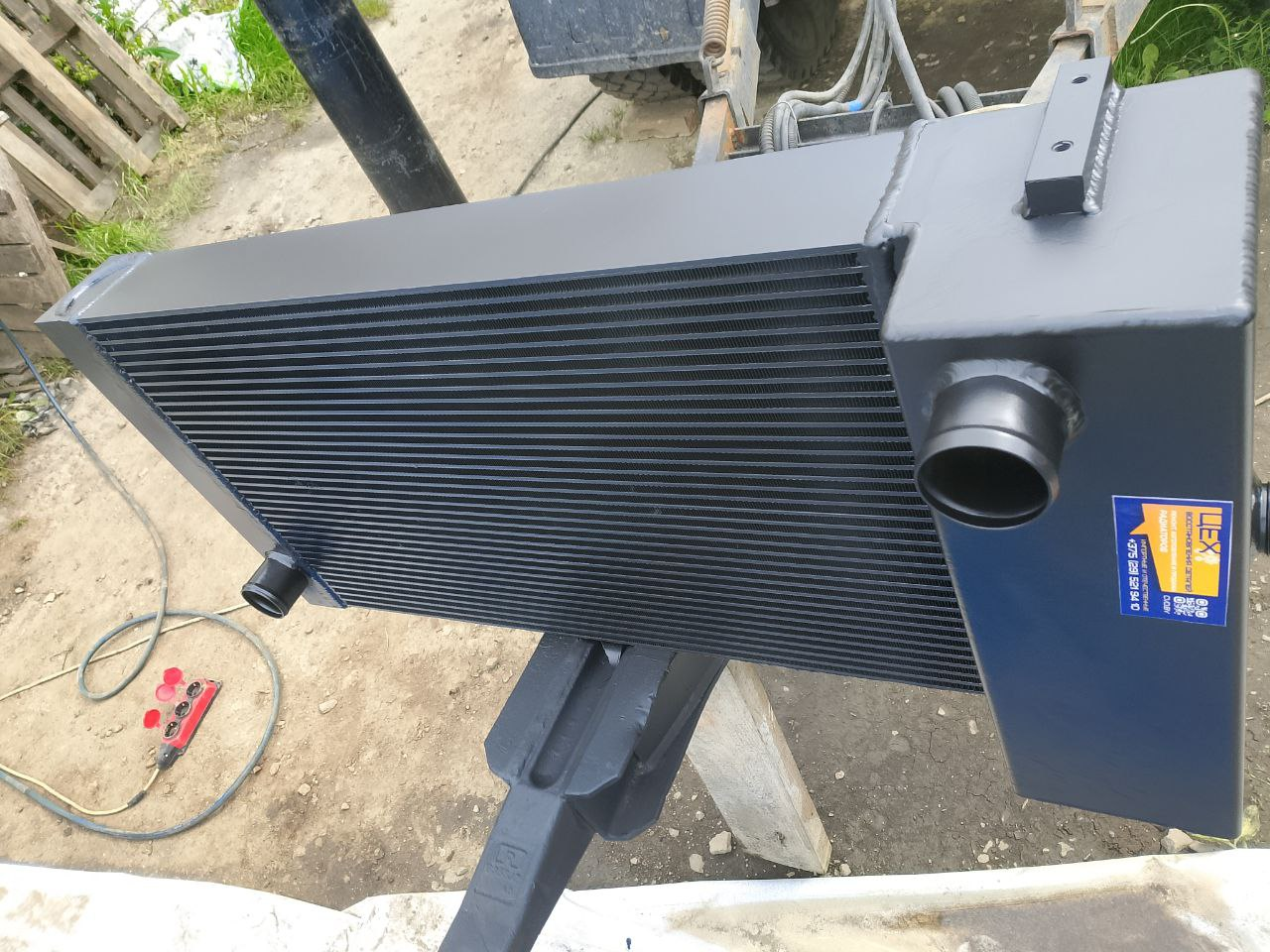

Радиатор для KUHN SPV ACCES

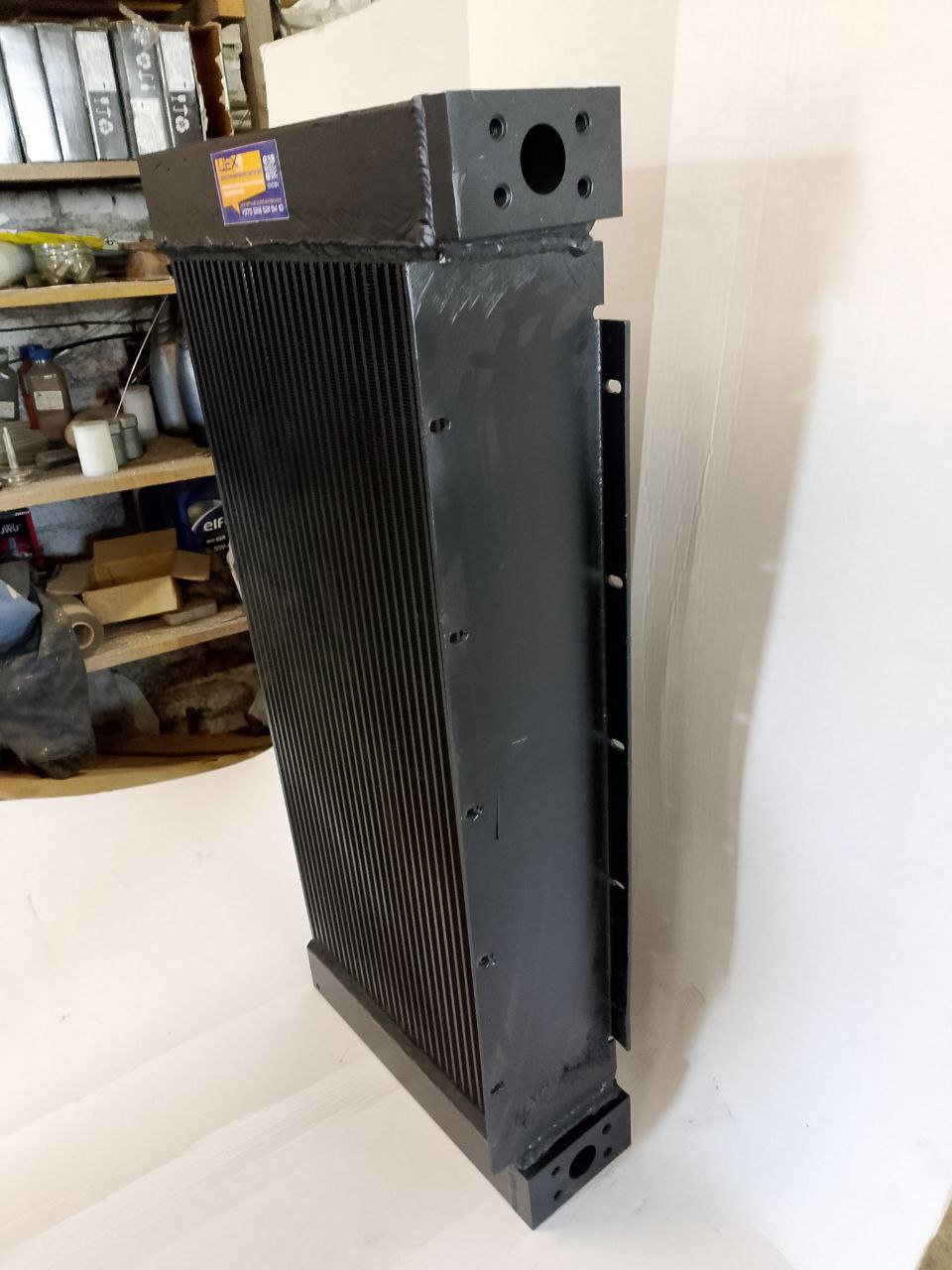

Изготовление масляных радиаторов для экскаватора JCB 220

Масляной радиатор для экскаватора JCB 220

Маслоохладители

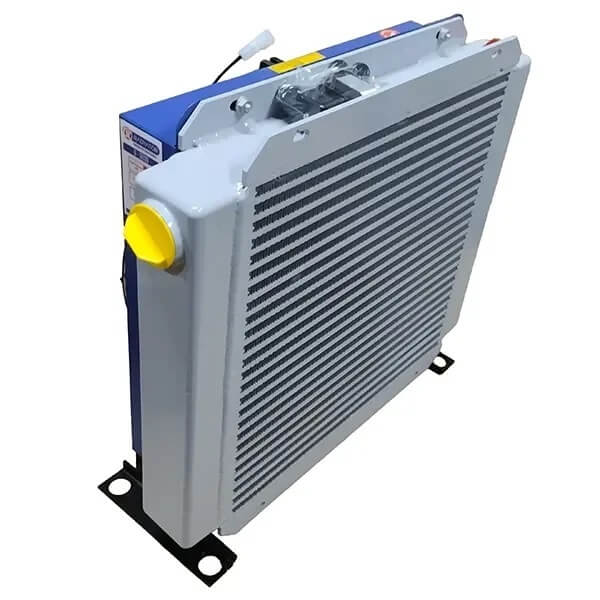

Маслоохладители в ассортименте
